পণ্যের বিবরণ:
প্রদান:
|
| গসকেট উপাদান: | এনবিআর / এইচএনবিআর / ইপিডিএম / ভিটন এ / ভিটন জি / এফপিএম | প্লেট উপাদান: | এআইএসআই 304 / এআইএসআই 316 / টাইটানিয়াম / টিআইপিএ / নিকেল / এসএমও 254 / এলোয় 904L |
|---|---|---|---|
| গসকেট কেন্দ্রের আকার: | 870 * 122 মিমি | গসকেট আকার আকার: | 964.4 * 215.9 মিমি |
| গ্যাসকেট বেধ: | 4.4mm | স্থানান্তর স্থান: | 0.18㎡ |
| গসকেট হোল ব্যাস: | 65mm | সর্বোচ্চ তাপমাত্রা: | 220 ℃ |
| সর্বোচ্চ চাপ: | 25bar | প্লেট আকার আকার: | 978 * 232 মিমি |
| লক্ষণীয় করা: | এম 6 এম হিট এক্সচেঞ্জার গসকেটস,নিকেল প্লেট হিট এক্সচেঞ্জার গসকেট |
||
বিশেষ মডেল রাসায়নিক শিল্পের ওয়াইডগ্যাপ চ্যানেল rugেউতোলা প্লেট হিট এক্সচেঞ্জার ফিশার ই -18

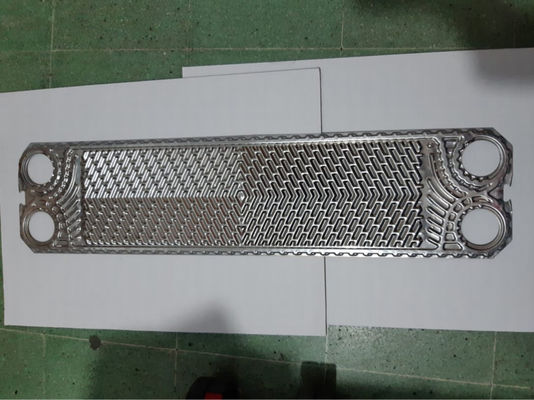

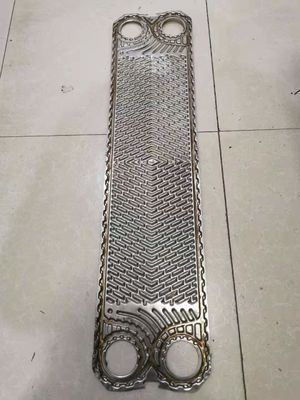

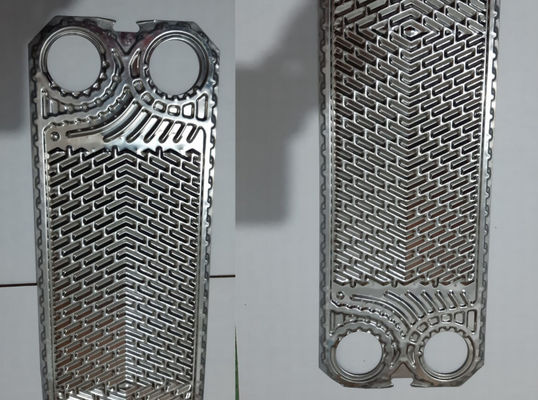

E18 প্লেট তাপ এক্সচেঞ্জার পরিচিতি
E18 প্লেট হিট এক্সচেঞ্জারগুলি খাদ্য শিল্পের জন্য বিশেষভাবে বিকাশিত এবং অনুকূলিত।বিভিন্ন সিস্টেমে একটি ভি ইরি বিস্তৃত অফার দেওয়া যেতে পারে।0.05 থেকে প্লেট পৃষ্ঠতল s㎡ 1.5㎡ থেকে 500m³ / ঘন্টা পর্যন্ত থ্রুপুট পাওয়া যায়।

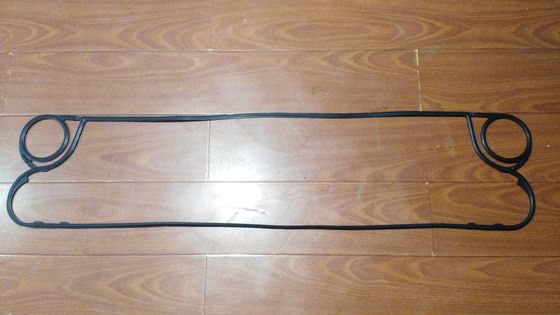

E18 প্লেট তাপ এক্সচেঞ্জার গসকেট এবং প্লেট পরামিতি
| রাবার টাইপ | এনবিআর | ইপিডিএম | ভিটন / এফকেএম | এইচএনবিআর |
| অ্যাপ্লিকেশন তাপমাত্রা | -20। C- + 130 ° C | -50। C- + 150 ° C | -30। C- + 251 ° C | -15। C- + 160 ° C |
| তরল মিডিয়া |
জল সমুদ্রের জল খনিজ তেল নুনের রস |
গরম পানি বাষ্প অ্যাসিড ক্ষার |
উচ্চ তাপমাত্রা প্রতিরোধের শক্তিশালী অক্সিডেন্টস তেল অ্যাসিড এবং ক্ষার |
উচ্চ তাপমাত্রা খনিজ তেল এবং জল |
| বৈশিষ্ট্য | Traditionalতিহ্যবাহী গ্যাসকেটের চেয়ে প্রতিস্থাপন করা সহজ, উচ্চ চাপ, উচ্চ তাপমাত্রা, দীর্ঘজীবন, ফাঁস হওয়া উচিত নয় | |||
| প্লেটের উপাদান | স্যুইট তরল প্রকারের | |
| স্টেইনলেস স্টিল (SUS304,316 ইত্যাদি) | খাঁটি জল, সাধারণ জল, খনিজ তেল ইত্যাদি | |
| তি, টিআই-পিডি | সমুদ্রের জল, লবণাক্ত জল, খনিজ জল ইত্যাদি | |
| 20Cr, 18Ni 6Mo (254SMO) | সালফিউরিক অ্যাসিড, জৈব জলের দ্রবণ ইত্যাদি পাতলা করুন | |
| নি | উচ্চ-টেম্প এবং ঘনত্বের কস্টিক সোডা | |
| হস্টেলয় অ্যালোয় (সি 276, ডি 205, বি 2 জি) | ঘন সালফিউরিক অ্যাসিড, হাইড্রোক্লোরিক অ্যাসিড, ফসফরিক অ্যাসিড | |
| প্লেটের পুরুত্ব | 0.5 মিমি / 0.6 মিমি / 0.7 মিমি / 0.8 মিমি / 0.9 মিমি / 1.0 মিমি | |
| প্লেট আকার আকার | 978 * 232 মিমি | |
| প্লেট কেন্দ্রের আকার | 870 * 122 মিমি | |
| স্থানান্তর স্থান | 0.18㎡ | |
| অ্যাঙ্গেল হোল ব্যাস | Φ65 | |
| গ্যাসকেট বেধ | 4.4 মিমি | |
| কাজের চাপ | <= 25 বার | |
| থালা | লো থেটা ও হাই থেটা | |
| প্লেট হোল | 4 টি ছিদ্রযুক্ত চ্যানেল প্লেট, গর্ত ছাড়াই শেষ প্লেট |
|
E18 প্লেট হিট এক্সচেঞ্জারসুবিধা
| কমপ্যাক্ট ডিজাইন | উচ্চ তাপ দক্ষতা |
| পরিষ্কার এবং রক্ষণাবেক্ষণের জন্য ডি-মাউন্টেবল | প্রয়োজনে অতিরিক্ত তাপ স্থানান্তর প্লেট যুক্ত থাকতে পারে |
| স্বাস্থ্যকর এবং শিল্প অ্যাপ্লিকেশন জন্য উপযুক্ত | বাষ্প সঙ্গে ব্যবহারের জন্য উপযুক্ত |
| খাদ্য নিরাপদ উপাদান | সিআইপি সিস্টেম-অভিযোজ্য |
| সাধারণ পরিষ্কার | একটি মানের পণ্য |
| কম রক্ষণাবেক্ষণ ব্যয় | দীর্ঘ সেবা জীবন |
| অত্যন্ত কার্যকর প্রবাহ সম্পর্কের জন্য প্রোফাইলের বিভিন্নতা | বাষ্প ঘনীভবনের জন্য বিশেষ প্লেট |
| উপকারী দাম / পারফরম্যান্স অনুপাত | বন্ধুত্বপূর্ণ পরিষেবা |
| উচ্চ অপারেশনাল সুরক্ষা | কমপ্যাক্টনেস |
| উচ্চ কার্যকারিতা | বিস্তৃত প্রয়োগ সম্ভাবনা |
| ফুড-প্রুফ উপকরণ | সিআইপি-সক্ষম |
| সহজ পরিষ্কার | অস্ট্রিয়ান উচ্চ মানের পণ্য |
| কম রক্ষণাবেক্ষণ ব্যয় | দীর্ঘজীবন |
| বিভিন্ন প্রোফাইল উপলব্ধ | গ্যাসকেটের বিভিন্ন প্রযুক্তি |
| 0.05㎡ থেকে 1.5㎡ অবধি প্লেট পৃষ্ঠ ㎡ | 500 মি / ঘন্টা অবধি আউটপুট |
| বাষ্প কনডেন্সারগুলির জন্য বিশেষ প্লেট |
মেইনট্যান্সের সময় ই 18 প্লেট হিট এক্সচেঞ্জার কীভাবে ইনস্টল করবেন?
1 চাপ প্লেট থেকে পাইপওয়ার্ক বিচ্ছিন্ন করুন
Pressure চাপ প্লেট থেকে পাইপওয়ার্ক বিচ্ছিন্ন
তাপ এক্সচেঞ্জার প্লেটগুলি গ্রহণ করা
Clock বাদাম (12a) বনাম ঘড়ির কাঁটা সরিয়ে ফেলুন
Cross ক্রসওয়াইজ টেনশন করার জন্য সমস্ত বাদাম হারিয়েছেন (12)
টেনশনিং বল্টের (12) টেনশনিং বল্টের জন্য আনস্ক্রু বাদাম (1)
Tie টাই বারের জন্য ওয়াশার অপসারণ (13)
Tension উত্তেজনাপূর্ণ বল্টগুলি অপসারণ (1)
Plate চাপ প্লেট (10) প্লেট প্যাক থেকে দূরে ধাক্কা
Long দ্রাঘিমাংশে 30 সেমি নীচে প্রথম তাপ এক্সচেঞ্জার প্লেটটি স্যুইচ করুন
দিক [1]
Late এর কোণে দীর্ঘস্থায়ীভাবে প্লেটটি ঘোরানো
30 - 45 ° [2]
The প্লেটটি ফ্রেম থেকে সরিয়ে নিন
Plate একইভাবে প্লেট দ্বারা প্লেট অপসারণ
Pla প্লেটের ক্রম এবং মুখের অবস্থান পর্যবেক্ষণ করুন - পরিষ্কার করার পরে সেগুলি অবশ্যই হবে
একইভাবে ফিরে ইনস্টল
2 তাপ এক্সচেঞ্জার প্লেট পরিষ্কার করা
Deter প্রতিটি ডিফল্টকে উপযুক্ত ডিটারজেন্ট দিয়ে ধুয়ে ফেলুন (অবশ্যই গাট্টা বা প্লেট আক্রমণ করবেন না) হিট এক্সচেঞ্জার প্রস্তুতকারকের কাছ থেকে উপযুক্ত ডিটারজেন্ট সম্পর্কে তথ্য পাওয়া যেতে পারে
Soft একটি নরম ব্রাশ দিয়ে প্লেট পরিষ্কার করুন
• গ্যাসকেটের আদান-প্রদান করা হবে না:
- পরিষ্কারের সমাধানে প্লেট ভেজানো এড়ানো উচিত
• গ্যাসকেট বিনিময় করতে হবে:
- গরম পরিষ্কারের সমাধানে প্রায় প্লেট ভিজিয়ে নিন (আনুমানিক 100 ° C)
Sc স্কেলিংয়ের পুরু স্তরগুলিতে:
- গরম পরিষ্কারের সমাধানে প্রায় প্লেট ভিজিয়ে নিন (আনুমানিক 100 ° C)
ব্যবহার করবেন না:
- ইস্পাত ব্রাশ
- ইস্পাত স্ক্র্যাপ বা অনুরূপ
3 পুনরায় একত্র করা
Ed ক্লিন করা প্লেটগুলি আবার ইনস্টল করুন
পর্যবেক্ষণ
- প্রতিটি প্লেটের মূল ক্রম এবং অবস্থান (সংখ্যা এবং প্লেট বিন্যাস অঙ্কন অনুসারে)
- গ্যাকেটগুলি ইনস্টল করা হয়েছে এবং ভাল ক্রমে
Individual স্বতন্ত্র প্লেটগুলি ফিট করুন (পার্শ্বীয় সন্নিবেশ 30 - 40 ° প্রবণতার অধীনে)
Pressure চাপ প্লেট (10) প্লেট প্ল্যাকের দিকে চাপ দিন
Late উত্তেজনাপূর্ণ বল্টগুলি (1) পার্শ্বীয় স্লটে ফিরে sertোকান
টেনশনিং বল্টের (13) টেনশন দেওয়ার জন্য ফিট ওয়াশারগুলি (1)
Tension প্লেট প্যাকটি টানটান বল্টের জন্য বাদামের সাথে প্যাক করুন (12)
- অভিন্ন
- ক্রসওয়াইজ
- চাপ প্লেট (10) এবং ফ্রেম প্লেট (4) এর মধ্যে সমান্তরালতা পর্যবেক্ষণ করুন
Name নাম প্লেটে tesnioning সীমা পালন করুন
• এড়ানোর:
- ওভারটেনশন (নাম প্লেটে কমপক্ষে উত্তেজনা সীমা)
- খুব সামান্য টেনশন (নাম প্লেটে সর্বাধিক উত্তেজনা সীমা)
Tension বাদাম (12 এ) মাউন্ট করে বল টেনশন করার জন্য বাদামগুলি স্থির করুন (12a)
Pipe আবার পাইপওয়ার্ক সংযুক্ত করুন
Section অনুচ্ছেদ 6 অনুযায়ী তাপ এক্সচেঞ্জার শুরু করুন
