পণ্যের বিবরণ:
প্রদান:
|
| মডেল: | LX595/LX515/LX50 | নাম: | ফল্ট তাপ এক্সচেঞ্জার গ্যাসকেট |
|---|---|---|---|
| অপারেটিং চাপ: | 3.0 MPaG সর্বোচ্চ | প্লেট উপাদান: | স্টেইনলেস স্টিল, টাইটানিয়াম, উচ্চ নিকেল খাদ, নিকেল এবং অন্যান্য |
| গসকেট উপাদান: | NBR, EPDM, FPM, NBRHT, VITON | ভূপৃষ্ঠের: | 0.83 |
| Max. সর্বোচ্চ। flow rate প্রবাহ হার: | 800 মি / ঘন্টা | সংযোগ দিয়া: | 200mm |
| ফ্রেমের মাত্রা: | 1995*810 মিমি | ||
| লক্ষণীয় করা: | প্লেট তাপ এক্সচেঞ্জার gaskets,শেল এবং নল তাপ এক্সচেঞ্জার gaskets |
||

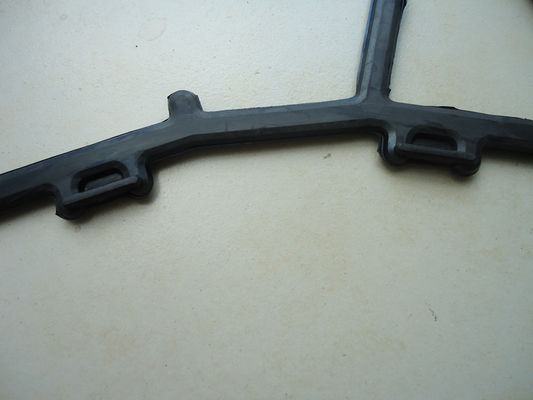

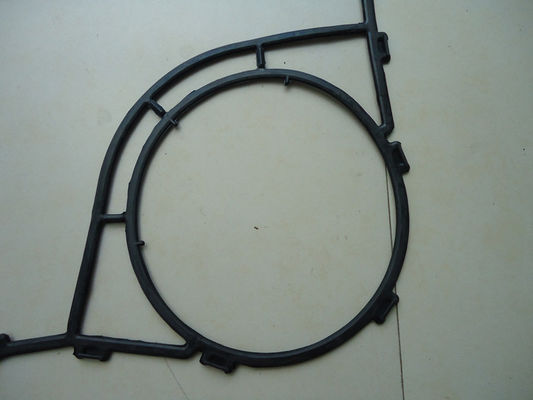

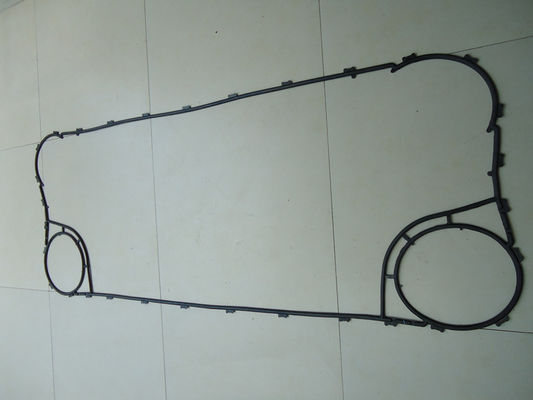

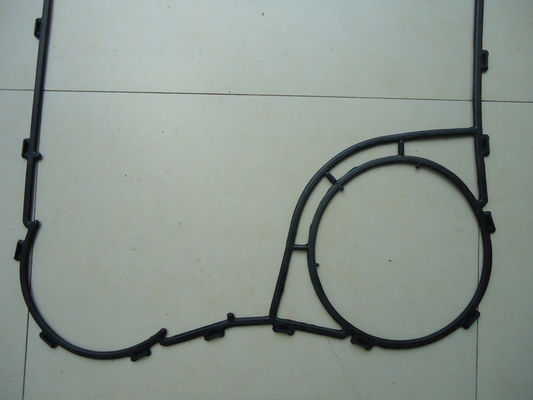

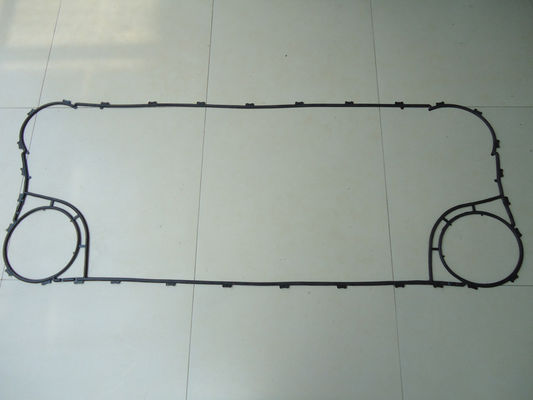

হিসাকা LX595/LX515/LX50 জাহাজের জন্য মডেল গ্যাসকেটেড প্লেট হিট এক্সচেঞ্জার খুচরা যন্ত্রাংশ
LX595/LX515 মডেল প্লেট হিট এক্সচেঞ্জার বেসিক স্ট্রাকচার
হিট ট্রান্সফার প্লেটগুলি জারা -প্রতিরোধী ধাতু যেমন স্টেইনলেস স্টিল বা টাইটানিয়ামের পাতলা চাপা দিয়ে তৈরি করা হয়, তারপর সেগুলিকে সীল গ্যাসকেট দিয়ে সেট করুন এবং বালি গাদা গাইড বারে ঝুলিয়ে রাখুন।প্লেটগুলি স্থির ফ্রেম এবং অস্থাবর ফ্রেমের মধ্যে বোল্ট দিয়ে শক্ত করা হয়।এখানে, তাপ স্থানান্তর প্লেটের মধ্যে একটি নির্দিষ্ট ফাঁক রয়েছে যা তরলকে প্রবাহিত করতে দেয়।তরল inlets এবং আউটলেট স্থির ফ্রেম বা অস্থাবর ফ্রেমে হয়।
LX595/LX515 মডেল গ্যাসকেট স্পেসিফিকেশন
| ভূপৃষ্ঠের | 0.83 |
| সর্বোচ্চপ্রবাহ হার | 800 m³/ঘন্টা |
| সংযোগ ব্যাস | 200 মিমি |
| ফ্রেম মাত্রা | 1995*810 মিমি |
পিএইচই গ্যাসকেট প্যারামিটার
প্লেট হিট এক্সচেঞ্জারে ব্যবহৃত গ্যাসকেটগুলির বিভিন্ন তরল গুণ এবং তাপমাত্রা / চাপের অবস্থার স্থায়িত্ব থাকতে হবে।বিভিন্ন ধরণের অ্যাপ্লিকেশন সমর্থন করার জন্য এম অ্যান্ড সি নিম্নলিখিত গ্যাসকেট উপকরণ প্রস্তুত করেছে।
| গ্যাসকেট উপাদান | তাপমাত্রা পরিসীমা (℃) | কঠোরতা | উপলব্ধ মাধ্যম |
| এনবিআর | -20 থেকে 110 | -75 +/- 3 | জল, তেল, অ্যাসিড ইত্যাদি |
| ইপিডিএম | -30 থেকে 150 | 80 +/- 5 | বাষ্প, অ্যামোনিয়া, এসিড ইত্যাদি |
| এনবিআর-এইচটি | -30 থেকে 160 | 85 +/- 5 | খনিজ তেল, তাপীয় তেল |
| EPDM-HT | -30 থেকে 180 | 85 +/- 5 | উচ্চ তাপমাত্রার জল |
| টিএফইপি | -20 থেকে 180 | 80 +/- 5 | এসিড, গ্লাইকোল, ক্লোরাইড |
| এফপিএম | -55 থেকে 220 | 80 +/- 5 | এসিড, গ্লাইকোল, ক্লোরাইড |
PHE আবেদনের ক্ষেত্র/উপলক্ষ
| রাসায়নিক | কুষ্টিক সোডা, সার, পেট্রোকেমিক্যাল, তেল শোধনাগার, তেল ও চর্বি, ফার্মাসিউটিক্যাল, সালফিউরিক এসিড কুলিং |
| খাদ্য | দুধ, বিয়ার, সফট ড্রিঙ্ক, সস, ওয়াইন, স্কিড মাউন্ট স্টেরিলাইজার |
| এইচভিএসি | এয়ার কন্ডিশনিং, টপ ওয়াটার হিটিং |
| ইস্পাত এর কারখানা | ব্লাস্ট ফার্নেস, ক্রমাগত কাস্টিং, সিওজি, কলাই এবং গ্যালভানাইজিং, ব্লাস্ট ফারমাস কুলিং |
| ধাতু | কলাই, Quenching, Anodizing, পেইন্টিং |
| পাল্প এবং কাগজ | কালো মদ, সাদা মদ, ডাইজেস্টার, তাপ পুনরুদ্ধার |
| টেক্সটাইল | সিনথেটিক ফাইবার, স্পিনিং, ডাইং |
| সেন্ট্রাল কুলিং | সমুদ্রের জল, নদীর জল, বিদ্যুৎ কেন্দ্র, সহ-প্রজন্ম, সামুদ্রিক এবং আরও অনেক। |
প্লেট হিট এক্সচেঞ্জারের বৈশিষ্ট্য
তাপ স্থানান্তর প্লেট
প্রতিটি তাপ স্থানান্তর প্লেট তার শক্তি এবং তাপ স্থানান্তর এলাকা বৃদ্ধি বিভিন্ন প্যাটার্ন rugেউখেলান করা হয়।উপরন্তু, rugেউখেলান উচ্চ অশান্তি সৃষ্টি করে এবং এর ফলে উচ্চ তাপ স্থানান্তর সহগ অর্জন করে।প্লেট প্রতিটি কোণে প্যাসেজ গর্ত সঙ্গে প্রদান করা হয়।প্রতিটি প্লেট তার পেরিফেরাল খাঁজে লাগানো গ্যাসকেট দিয়ে শক্তভাবে সিল করা।
প্রবাহ চ্যানেল
প্লেটগুলি এ-প্লেট এবং বি-প্লেটে বিভক্ত এবং এই প্লেটগুলির মধ্যে একটি প্যাসেজ তৈরি হয়।উচ্চ তাপমাত্রার তরল পর্যায়ক্রমে এবং অন্য তরলের বিপরীত দিকে প্রবাহিত হয়।এইভাবে তাপের উচ্চ দক্ষ স্থানান্তর এই প্লেটগুলির মাধ্যমে অর্জিত হয়।
A- প্লেট যখন বিপরীত হবে তখন B- প্লেট হয়ে যাবে।যেহেতু বেশিরভাগ মডেলের জন্য এ-প্লেট এবং বি-প্লেট হিসাবে শুধুমাত্র এক ধরনের প্লেট ব্যবহার করা যেতে পারে।
সহজ রক্ষণাবেক্ষণ
প্লেট হিট এক্সচেঞ্জারটি সহজেই পরিদর্শন এবং রক্ষণাবেক্ষণের জন্য শক্ত করা বোল্ট এবং বাদাম আলগা করে খোলা যায়।ইউনিট সমাবেশ এবং খোলার কাজও সহজেই করা হয়।
কম ইনস্টলেশন স্পেস
লাইটওয়েট এবং কমপ্যাক্ট নির্মাণ যথাক্রমে ইনস্টলেশনের স্থান 1/4 এবং ওজন 1/3 শেল এবং টিউব হিট এক্সচেঞ্জারে সংরক্ষণ করে।এছাড়াও, কম লিকুইডহোল্ড সহ লাইটওয়েট এবং পাতলা হিটিং প্লেট ইনস্টলেশন কাজকে সহজতর করে।প্লেট হিট এক্সচেঞ্জারটি পাইপিং কাজ ছাড়াই পরিষ্কার করার জন্য বিচ্ছিন্ন করা যেতে পারে, যখন শেল এবং টিউব তাপের জন্য নল বান্ডিল বের করার জন্য অতিরিক্ত জায়গা প্রয়োজন।
