কুলিংয়ের জন্য 1.5MPa N35 প্রকার Apv হিট এক্সচেঞ্জার গ্যাসকেট

কুলিং অ্যাপ্লিকেশনের জন্য APV প্লেট হিট এক্সচেঞ্জার প্লেট এবং গ্যাসকেট N35 প্রকার

N35 মডেল প্লেট হিট এক্সচেঞ্জার অপারেশন ও কনফিগারেশন

প্লেট হিট এক্সচেঞ্জারগুলি তরল গরম এবং/অথবা ঠান্ডা করার জন্য সবচেয়ে বহুমুখী এবং ব্যয়বহুল পদ্ধতিগুলির মধ্যে একটি।মৌলিক ধারণাটি ঠান্ডা থেকে গরম তরলকে আলাদা করতে এবং তরলগুলির মধ্যে তাপ স্থানান্তর করতে একটি rugেউখেলান তাপ স্থানান্তর প্লেট ব্যবহার করে।



প্লেটগুলির মধ্যে সীল একটি পেরিফেরাল গ্যাসকেট দ্বারা প্রতিষ্ঠিত হয় যা বন্দর এবং প্রবাহের ক্ষেত্রগুলিকে দ্বিগুণ বাধা দিয়ে আলাদা করে।গ্যাসকেট হয় তরলকে প্লেট চ্যানেলের নিচে প্রবাহিত করতে দেয় অথবা পার্শ্ববর্তী প্লেট চ্যানেলে বাই-পাস করে যা চিত্র 1 এ দেখানো হয়েছে।



প্লেট তাপ এক্সচেঞ্জার বিভিন্ন কনফিগারেশন বিভিন্ন ব্যবহার করা যেতে পারে।



একটি কনফিগারেশন হল ক্লোজ সার্কিট কুলিং, যেখানে নোংরা কুলিং মিডিয়াম যেমন সমুদ্র, নদী, হ্রদ বা টাওয়ারের জল প্লেট হিট এক্সচেঞ্জারে বিচ্ছিন্ন করা হয় এবং প্রসেস প্ল্যান্টের মাধ্যমে পরিষ্কার ট্রিট করা পানি ক্রমাগত পুনirচালিত হয়।এই কনফিগারেশন, যেমন চিত্র 2 এ দেখানো হয়েছে, প্রক্রিয়া সরঞ্জামগুলিকে নোংরা কুলিং ফ্লুইড থেকে রক্ষা করে।




N35মডেল প্লেট তাপ এক্সচেঞ্জার স্পেসিফিকেশন


ভূপৃষ্ঠের	0.36㎡
প্লেট থেটা এঙ্গেল	অনুভূমিক 120 ° উল্লম্ব 120
সংযোগ ব্যাস	85 মিমি
প্লেট Corrugate বেধ	2.8 মিমি
প্লেট কেন্দ্র দৈর্ঘ্য* প্রস্থ	1069 * 238 মিমি
প্লেট আকার দৈর্ঘ্য*প্রস্থ	1202 * 371 মিমি



N35 ফ্রেম মাত্রা



ফ্রেম	সংযোগ ব্যাস (ইঞ্চি)	সর্বোচ্চ মার্কিন জিপিএম	স্ট্যান্ডার্ড ফ্রেমের দৈর্ঘ্য (ইঞ্চি)		সর্বোচ্চ সারফেস এরিয়া (ft²)
			ন্যূনতম	সর্বোচ্চ
SR1	১.৫	125	17	31	150
SR2	২.০	200	20	59	650
N35	3.0	460	16	98	1900
Q030	4.0	800	40	104	1550
প্রশ্ন 055	4.0	800	40	104	2850

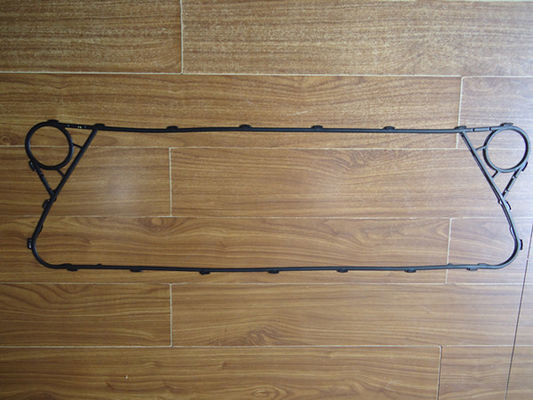

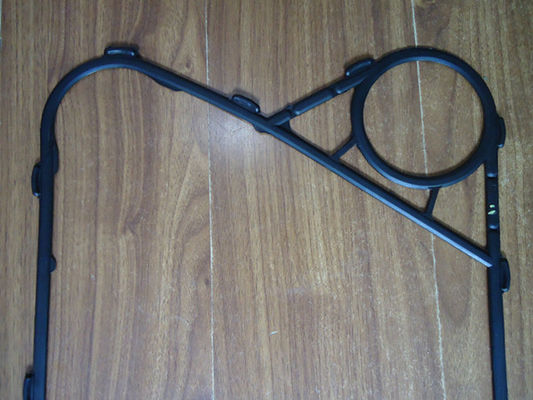

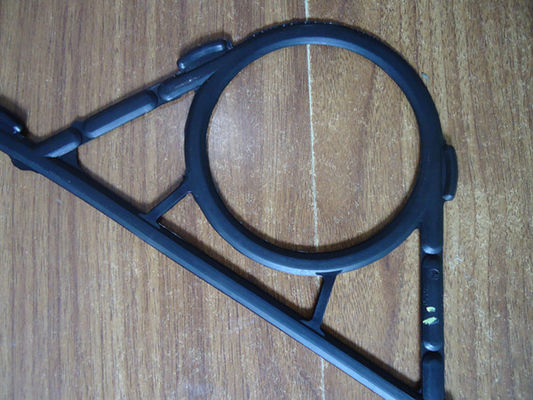

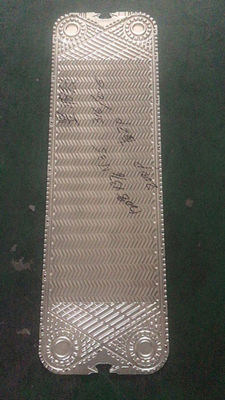

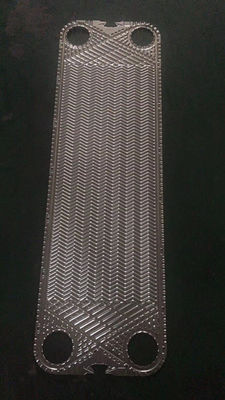

N35 প্লেট হিট এক্সচেঞ্জার গ্যাসকেট এবং প্লেট ছবি







N35 প্লেট হিট এক্সহেনজারের বৈশিষ্ট্য এবং সুবিধা এবং উপকারিতা



প্লেট হিট এক্সচেঞ্জারগুলি অনেক তাপ এবং শীতলকরণ প্রক্রিয়ায় শক্তির ব্যবহারকে সর্বাধিক করতে গুরুত্বপূর্ণ ভূমিকা পালন করে তাপকে দক্ষতার সাথে স্থানান্তর করে এবং শক্তি হ্রাস এবং পরিবেশগত প্রভাবের জন্য তাপ পুনরুদ্ধার করে।



N35 প্লেট হিট এক্সচেঞ্জারগুলি তেল, গ্যাস, সামুদ্রিক, রাসায়নিক, পেট্রোকেমিক্যালস, বিদ্যুৎ উৎপাদন, সাধারণ শিল্প, HVAC অ্যাপ্লিকেশন, এবং খাদ্য ও পানীয় শিল্পসহ বিভিন্ন শিল্পে বিভিন্ন প্রক্রিয়া এবং অ্যাপ্লিকেশনের জন্য উত্তাপ, শীতলকরণ, ঘনীভবন এবং বাষ্পীভবন শুল্কের জন্য ব্যবহৃত হয়।এক শতাব্দীর অভিজ্ঞতা এবং বিশ্বব্যাপী একটি বিশাল ইনস্টল বেসের সাথে, এমএন্ডসি হিট পার্টস প্রমাণিত ডিজাইন যা বছরের পর বছর গ্রাহকদের প্রক্রিয়াগুলির কার্যকারিতা, দক্ষতা এবং নির্ভরযোগ্যতায় গুরুত্বপূর্ণ অবদান রাখে।



বৈশিষ্ট্য	সুবিধাদি	উপকারিতা
ওয়াশ বোর্ড প্লেট ডিজাইন	অশান্তি প্রচার করে, ফাউলিং হ্রাস করে এবং সিআইপি প্রবাহকে অপ্টিমাইজ করে	সর্বাধিক রান সময় মৃদু পণ্য চিকিত্সা
প্যারাক্লিপ গ্যাসকেট সিস্টেম	ভাল সিলিং অখণ্ডতার জন্য ইন্টারলকিং গ্যাসকেট সমর্থন	উন্নত গ্যাসকেট জীবন নির্ভরযোগ্য অপারেশন
সমান্তরাল প্রবাহ প্যাটার্ন	দক্ষ পণ্য ডিস্ট্রিবিউশন এবং এমনকি তাপ চিকিত্সা তির্যক প্রবাহ প্লেটের তুলনায় কম ভিন্ন প্লেটের রূপ	ভাল তাপ পুনরুদ্ধারের প্রভাব হ্রাসকৃত খুচরা যন্ত্রাংশের স্টক প্রয়োজন


OEM এবং ODM PHE গ্যাসকেট প্যারামিটার

প্লেট হিট এক্সচেঞ্জারে ব্যবহৃত গ্যাসকেটগুলির বিভিন্ন তরল গুণ এবং তাপমাত্রা / চাপের অবস্থার স্থায়িত্ব থাকতে হবে।বিভিন্ন ধরণের অ্যাপ্লিকেশন সমর্থন করার জন্য এম অ্যান্ড সি নিম্নলিখিত গ্যাসকেট উপকরণ প্রস্তুত করেছে।


উপাদান	সর্বোচ্চ ব্যবহার তাপমাত্রা	কঠোরতা	অ্যাপ্লিকেশন মিডিয়া
এনবিআর	120	76 ± 2	অ্যালকেন, অ্যালকেন এবং অন্যান্য নন-পোলার মিডিয়া, জ্বালানি তেল এবং অন্যান্য খনিজ তেল;লুব্রিকেন্ট;প্রাণী এবং উদ্ভিজ্জ তেল;গরম জল, নোনা জল, ইত্যাদি
এনবিআর-এইচটি	140	76 ± 2
এইচএনবিআর	150	76 ± 2
ইপিডিএম	150	80 ± 2	জল, বাষ্প, বায়ুমণ্ডলীয় কোজোন, নন-পেট্রোলিয়াম-ভিত্তিক;কেটোন;অ্যালকোহল পোলার মিডিয়াম ইত্যাদি
HEPDM	170 ℃	80 ± 2
ভিটন এ	180 ℃	80 ± 2	অ্যাসিড, ক্ষার, জৈব দ্রাবক, গরম তেল
ভিটন এ (ওআইএল)
ভিটন বি
ভিটন জি	200 ℃	80 ± 2	শক্তিশালী অ্যাসিড, গরম তেল স্যাচুরেটেড বাষ্প গরম তেল
সিআর	-40 ~ 60	75 ± 2	রেফ্রিজারেন্ট


ই এম ও ওডিএমPHE প্লেট পরামিতি



প্লেটগুলি বিশেষভাবে বিভিন্ন প্যাটার্ন থেকে নির্বাচিত হয় যাতে প্রতিটি ইউনিটের জন্য সর্বোত্তম এলাকা এবং সাশ্রয়ী তাপ এক্সচেঞ্জার অর্জন করা যায়।এই প্লেটগুলিকে তিন প্রকার, এইচ টাইপ, এল টাইপ, মিক্স টাইপে ভাগ করা যায়।



প্লেট Corrugate



নিম্ন অনুমোদিত চাপ ড্রপ প্রয়োজন অ্যাপ্লিকেশন জন্য নিম্ন কোণ চ্যানেল ব্যবস্থা;



অপ্টিমাইজড পারফরম্যান্স লাভের জন্য alচ্ছিক ব্যবস্থা করার জন্য মিশ্র চ্যানেল ব্যবস্থা;



উচ্চ তাপ কর্মক্ষমতা এবং অনুমোদিত চাপ ড্রপ প্রয়োজন অ্যাপ্লিকেশন জন্য উচ্চ কোণ চ্যানেল ব্যবস্থা



স্ট্যান্ডার্ড উপকরণ



304 স্টেইনলেস স্টিল



এটি সর্বনিম্ন খরচ তাপ স্থানান্তর প্লেট উপাদান।এটি কম জারা প্রতিরোধের এবং সাধারণত 0.5 মিমি পুরুত্বের মধ্যে পাওয়া যায়।এই ধরনের তাপ স্থানান্তর প্লেট সাধারণত HVAC অ্যাপ্লিকেশনে ব্যবহৃত হয়।



316 স্টেইনলেস স্টিল



এটি সবচেয়ে সাধারণ তাপ স্থানান্তর প্লেট উপাদান এবং অনেক অ্যাপ্লিকেশনে ব্যবহৃত হয়।316 স্টেইনলেস স্টিলের উচ্চ জারা প্রতিরোধের ক্ষমতা রয়েছে এবং সাধারণত 0.5 মিমি থেকে 0.8 মিমি পর্যন্ত বেধ পাওয়া যায়।



টাইটানিয়াম



এই ধরনের রাসায়নিক আক্রমণের জন্য অত্যন্ত প্রতিরোধী, যার মধ্যে বেশিরভাগ এসিড, ক্লোরাইড, সমুদ্রের জল এবং ক্লোরিন রাসায়নিক রয়েছে।টাইটানিয়ামের এই বেধ সাধারণত 0.5 মিমি থেকে 0.6 মিমি পর্যন্ত হয়।



Hastelloy C276



অন্যান্য সাধারণ নাম: মিশ্র C276, Hastelloy C, Inconel® C-276, Hastelloy C276।

Hastelloy C276 হল একটি নিকেল-মলিবডেনাম-ক্রোমিয়াম সুপারলয় যা বিভিন্ন ধরণের কঠোর পরিবেশে চমৎকার জারা প্রতিরোধের জন্য টংস্টেন যুক্ত করে।খাদ C-276 ব্যাপকভাবে রাসায়নিক প্রক্রিয়াকরণ, দূষণ নিয়ন্ত্রণ, সজ্জা এবং কাগজ উত্পাদন, শিল্প ও পৌর বর্জ্য চিকিত্সা, এবং অ্যাসিড প্রাকৃতিক গ্যাস পুনরুদ্ধারের মতো কঠোর পরিবেশে ব্যাপকভাবে ব্যবহৃত হয়।বেধ 0.6 মিমি থেকে 0.8 মিমি পর্যন্ত হতে পারে।



এসএমও 254



স্যান্ডভিক 254 এসএমও একটি উচ্চ-মিশ্র অস্টেনিটিক স্টেইনলেস স্টিল যা সমুদ্রের জল এবং অন্যান্য আক্রমণাত্মক ক্লোরাইড বহনকারী মিডিয়াতে ব্যবহারের জন্য তৈরি।0.6 মিমি থেকে 0.8 মিমি পর্যন্ত বেধ উপলব্ধ।



PHE প্লেট বৈশিষ্ট্য



	বৈশিষ্ট্য	সুবিধাদি	এটার মধ্যে তোমর জন্য কি আছে!
ক	বিতরণ এলাকা	দক্ষ প্রবাহ বিতরণ	মাল-বিতরণ রোধ করে
খ	করুগেটেড প্লেট প্যাটার্ন-হিট ট্রান্সফার এরিয়া	অশান্তি প্রচার করে, ফাউলিং কম করে	চমৎকার তাপ পুনরুদ্ধারের প্রভাব রান টাইম সর্বোচ্চ করুন
গ	প্লেট লকিং সিস্টেম	"কর্নার লক" এবং "বুদ্বুদ লক" ধারণাগুলি ইউনিট বন্ধ হয়ে গেলে একটি স্থিতিশীল এবং ভালভাবে সংযুক্ত প্লেট প্যাক নিশ্চিত করে	নিরাপদ এবং অর্থনৈতিক কার্যক্রম উচ্চ সেবাযোগ্যতা সর্বনিম্ন পরিষেবা ডাউনটাইম
ডি	EASYCLIP গ্যাসকেট সিস্টেম	বেভেলড গ্যাসকেটের প্রান্তগুলি সহজেই আপনার ফ্লিংগার ব্যবহার করে জায়গায় ক্লিপ করে জায়গায় নিরাপদে থাকে এবং উচ্চ সিলিং অখণ্ডতা প্রদান করে	নির্ভরযোগ্য অপারেশন প্রতিস্থাপন করা সহজ এবং দ্রুত কোন বিশেষ সরঞ্জাম প্রয়োজন









PHE আবেদনের ক্ষেত্র/উপলক্ষ


রাসায়নিক	কুষ্টিক সোডা, সার, পেট্রোকেমিক্যাল, তেল শোধনাগার, তেল ও চর্বি, ফার্মাসিউটিক্যাল, সালফিউরিক এসিড কুলিং
খাদ্য	দুধ, বিয়ার, সফট ড্রিঙ্ক, সস, ওয়াইন, স্কিড মাউন্ট স্টেরিলাইজার
এইচভিএসি	এয়ার কন্ডিশনিং, টপ ওয়াটার হিটিং
ইস্পাত এর কারখানা	ব্লাস্ট ফার্নেস, ক্রমাগত কাস্টিং, সিওজি, কলাই এবং গ্যালভানাইজিং, ব্লাস্ট ফারমাস কুলিং
ধাতু	কলাই, Quenching, Anodizing, পেইন্টিং
পাল্প এবং কাগজ	কালো মদ, সাদা মদ, ডাইজেস্টার, তাপ পুনরুদ্ধার
টেক্সটাইল	সিনথেটিক ফাইবার, স্পিনিং, ডাইং
সেন্ট্রাল কুলিং	সমুদ্রের জল, নদীর জল, বিদ্যুৎ কেন্দ্র, সহ-প্রজন্ম, সামুদ্রিক এবং আরও অনেক।





N35 প্লেট হিট এক্সচেঞ্জার কুলিং অ্যাপ্লিকেশন



• বাষ্প টারবাইন জন্য জল সীল
• টারবাইন তৈলাক্ত তেল
• স্ট্যাটার কুলিং প্যাসেজে উচ্চমানের জল ব্যবহার করা হয়
• গ্ল্যান্ড সিলিং তেল
• ট্রান্সফরমার তেল
• জ্বালানী উপাদান পুকুরের পানি ব্যয় করেছে
• নিউট্রন shাল
• শক্তি দাঁড়িয়ে আছে
• সমুদ্র, নদী বা কুলিং টাওয়ার ব্যবহার করে বন্ধ লুপ কুলিং
• চাপ জাহাজ ঠান্ডা



প্লেট হিট এক্সচেঞ্জার ছবি











এম অ্যান্ড সি হিট পার্টস কোম্পানির প্রোফাইল



এম অ্যান্ড সি হিট পার্টস কোং লিমিটেড উক্সি, জিয়াংসুতে প্রতিষ্ঠিত।এমএন্ডসি উচ্চমানের তাপ স্থানান্তর যন্ত্রপাতি ডিজাইন ও উৎপাদনে বিশেষ।পণ্যের পরিসরে রয়েছে প্লেট ও ​​গ্যাসকেট, প্লেট হিট এক্সচেঞ্জার, গ্যাসকেটেড হিট এক্সচেঞ্জার এবং ব্রাজড হিট এক্সচেঞ্জার।এইভাবে, বিশ্বব্যাপী কয়েকটি উত্পাদকের একজন হিসাবে, M&C বিভিন্ন শিল্প এবং কার্যত সমস্ত অ্যাপ্লিকেশনের জন্য সর্বোত্তম তাপবিদ্যুৎ নকশা সহ সমাধান প্রদান করে।

M&C আপনাকে এক-স্টপ আনুষাঙ্গিক পরিষেবা, মাল্টিপল-ব্র্যান্ড এবং আপনার পছন্দের জন্য একাধিক মডেল বিকল্প সরবরাহ করে।আমরা প্লেট হিট এক্সচেঞ্জারের আপনার সমস্ত প্রয়োজনীয়তা পূরণ করব এবং আমাদের মেশিনকে আমাদের সমৃদ্ধ স্টোরেজ এবং দ্রুত প্রতিক্রিয়ার মাধ্যমে সুসংহতভাবে চালিয়ে যাব।

তদুপরি, আমাদের একটি কঠোর মান নিয়ন্ত্রণ এবং বিক্রয়োত্তর পরিষেবা ব্যবস্থা রয়েছে, উপাদান ক্রয় থেকে শেষ পণ্য প্যাকেজ পর্যন্ত পণ্যটি ভাল অবস্থায় পাওয়া পর্যন্ত।আমাদের পণ্যগুলি সারা বিশ্বে বিভিন্ন ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়েছে।







এম অ্যান্ড সি প্লেট হিট এক্সচেঞ্জার প্লেট এবং গ্যাসকেট অন্যান্য মডেল সুপারিশ করে



সোনডেক্স/ড্যানফস - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19 এবং তাই;

APV/SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL ইত্যাদি;

ট্রান্টার/সুইপ - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145 ইত্যাদি;

API/Schmidt - Sigma 7, Sigma 9, Sigma 13, Sigma 26, Sigma 27, Sigma 36, ​​Sigma 66, Sigma 106, Sigma 229, Sigma Star 45, Sigma Star 90 এবং তাই;

Vicarb - V4, V13, V20, V28, V45, V60, V100, V110, V130 ইত্যাদি।

হিসাকা - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995 এবং তাই;

GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, ​​NT250M, NT250L এবং তাই;

ফাঙ্ক - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120 এবং তাই;

থার্মোওয়েভ - TL200SS/PP, TL250SS/PP, TL400SS/PP।TL650SS/PP এবং তাই;

DHP - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M এবং তাই;

LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233 ইত্যাদি।



M&C প্লেট হিট এক্সচেঞ্জার পণ্য ডেলিভারির জন্য প্রস্তুত
