ভ্যারিথার্ম জিইএ প্লেট হিট এক্সচেঞ্জার VT20 OEM PHE প্লেট খাদ্য শিল্পের জন্য গ্যাসকেট

ভ্যারিথার্ম জিইএ প্লেট হিট এক্সচেঞ্জার VT20/VT20P/VT20M OEM PHE প্লেট এবং খাদ্য শিল্পে গ্যাসকেট

VT20/VT20P/VT20M প্লেট হিট এক্সচেঞ্জার নির্মাণ



সেফটিথার্মের সাথে, বিশেষজ্ঞরা প্রচলিত সিল করা প্লেট হিট এক্সচেঞ্জারের অত্যন্ত নির্ভরযোগ্য সংস্করণ ডিজাইন করতে সফল হয়েছেন।Dedালাই খাঁড়ি এবং আউটলেট খোলার সঙ্গে দুটি অত্যন্ত পাতলা প্লেট একটি দ্বি-প্রাচীর প্লেটের মধ্যে একটি ছোট ফুটো ফাঁক তৈরি করে।কদাচিৎ প্লেট ফাটলের ঘটনা ঘটলে, বিশেষ লিকেজ চ্যানেলের সাথে এই চতুর সমাধান নিশ্চিত করে যে একটি অ-সামঞ্জস্যপূর্ণ মিডিয়ার মিশ্রণ বাদ দেওয়া হয়েছে এবং ফুটো দৃশ্যমান।



সেফটিথার্মের কম্প্যাক্ট ডিজাইন এবং ফাংশন উচ্চ মান পূরণ করে।আমাদের গ্রাহকরা একটি বিষয়ে নিশ্চিত হতে পারেন: সেফটিথার্ম একটি কার্যকর এবং কম রক্ষণাবেক্ষণের ডাবল-প্লেট সমাধানের একটি উজ্জ্বল উদাহরণ যা উচ্চ স্তরের উৎপাদন নিরাপত্তার নিশ্চয়তা দেয়।

VT20 মডেল প্লেট তাপ এক্সচেঞ্জার স্পেসিফিকেশন


ভূপৃষ্ঠের	0.26㎡
প্লেট থেটা এঙ্গেল	127 ° 127
সংযোগ ব্যাস	79 মিমি
প্লেট Corrugate বেধ	3.9 মিমি
প্লেট কেন্দ্র দৈর্ঘ্য* প্রস্থ	868 * 212 মিমি
প্লেট আকার দৈর্ঘ্য*প্রস্থ	999 * 337 মিমি



VT20/VT20P/VT20M প্লেট হিট এক্সচেঞ্জার প্রযুক্তিগত তথ্য





মডেল	সংযোগের আকার	ডিম এ	ডিম.বি	ডিম সি
VT20 সেফটিথার্ম	3 "(ডিএন 80)	21.4 "(620 মিমি)	56.6 "(1488 মিমি)	127 "(3235 মিমি) পর্যন্ত
VT40 সেফটিথার্ম	5 "(DN125)	28.0 "(710 মিমি)	74.2 "(1885 মিমি)	139 "(3535 মিমি) পর্যন্ত



তাপ স্থানান্তর প্লেট: 316L স্টেইনলেস স্টিল

গ্যাসকেট: NBR, EPDM, Viton, এবং অন্যদের অনুরোধে।

পোর্ট সংযোগ: আনলাইনড, মেটাল লাইনড, রাইজড ওয়েলডেড নেক ফ্ল্যাঞ্জ এবং অনুরোধে অন্যরা।

সর্বাধিক নকশা চাপ: 230 psig (16 barg)

সর্বাধিক নকশা তাপমাত্রা: 370 ° F (190 ° C), গ্যাসকেট নির্বাচনের উপর নির্ভর করে

আনুমানিক সর্বোচ্চ তরল প্রবাহ হার: VT20 সেফটিথার্ম: 440 gpm (100m³/hour)

VT40 সেফটিথার্ম: 924 gpm (210m³/hour)

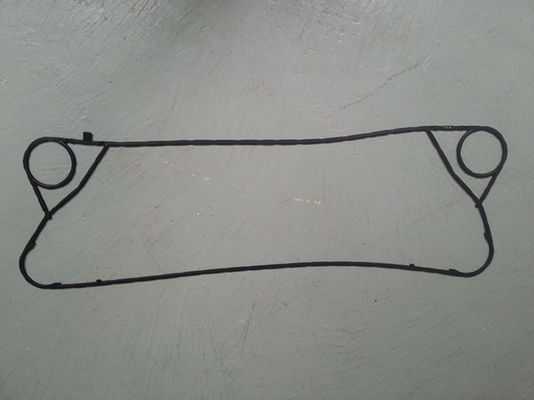

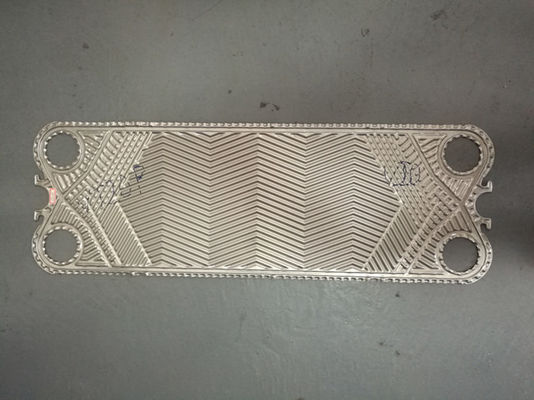

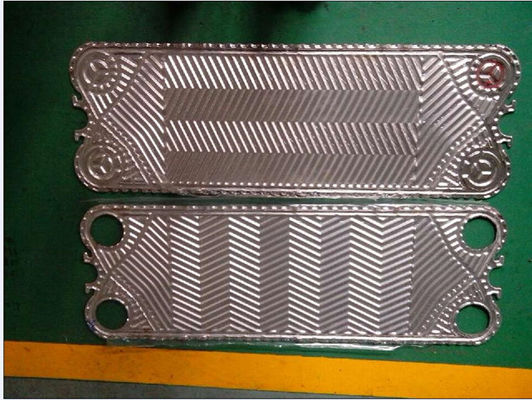

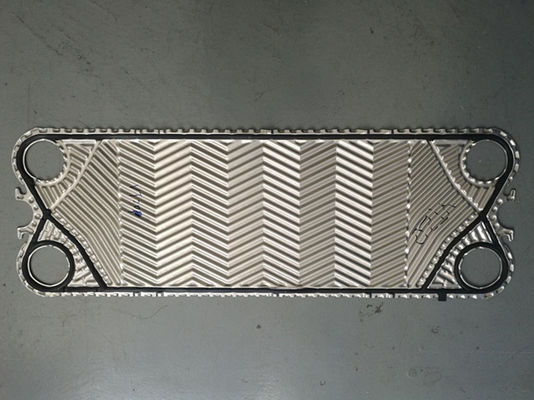

VT20/VT20P/VT20M প্লেট হিট এক্সচেঞ্জার গ্যাসকেট এবং প্লেট ছবি





VT20/VT20P/VT20M Gasketed প্লেট তাপ এক্সচেঞ্জার - Varitherm পদ্ধতিগত পণ্য বৈচিত্র্য



2 মিমি পর্যন্ত আকারের কণা ধারণকারী তরল গরম বা শীতল করার ক্ষেত্রে, ঘনীভূত বাষ্পে বা গ্যাস কুলিং এবং বিশেষ ক্ষেত্রে গ্যাস ডিহুমিডিফাইং-ভারিথার্ম প্লেট হিট এক্সচেঞ্জারগুলি সম্ভাব্য অ্যাপ্লিকেশনের বিস্তৃত পরিসরের সাথে একটি বিশ্বাসযোগ্য সমাধান সরবরাহ করে।



ভারিথার্ম সিরিজের পক্ষে দুটি বিশ্বাসযোগ্য যুক্তি রয়েছে।প্রথমত 1.40301/AISI304, নিকেল-ভিত্তিক খাদ, ইনকলয়, নিকেল, ট্যানটালাম এবং টাইটানিয়াম সহ বিস্তৃত উপকরণ পাওয়া যায়।দ্বিতীয়ত এটি একটি পৃথক প্লেট প্যাক নিয়ে আসে যা আপনার ভবিষ্যতের চাহিদা পূরণের জন্য সহজেই প্রসারিত করা যায়।এবং এটি Varitherm সিরিজকে প্রায় প্রতিটি অ্যাপ্লিকেশনের জন্য সর্বোত্তম অর্থনৈতিক সমাধান করে তোলে।



এক নজরে উপকারিতা
25 বার পর্যন্ত অপারেটিং চাপ, 32.5 বার পর্যন্ত পরীক্ষার চাপ	বিভিন্ন আকার, corrugations এবং উপকরণ মধ্যে প্লেট	মডেল আকার VT20-VT80 এর জন্য আঠালো-মুক্ত LocIn গ্যাসকেট সিস্টেম
এনবিআর, ইপিডিএম এবং এফপিএম গ্যাসকেট উপকরণ	বিশেষ গ্যাসকেট উপকরণ, যেমন সিলিকন, হাইপালন এবং বাটাইল অনুরোধে উপলব্ধ	সমস্ত মডেলের মাপের জন্য Lacquered ফ্রেম
মডেল আকার VT04 থেকে VT80 জন্য স্টেইনলেস স্টীল ফ্রেম



এক নজরে উপকারিতা

উচ্চ স্তরের উত্পাদন সুরক্ষা কার্যকর তাপ স্থানান্তর কম্প্যাক্ট ডিজাইন কম ফুটো ঝুঁকি সহজ রক্ষণাবেক্ষণ



মৃদু পণ্য পরিচালনা



নরম rugেউয়ের কারণে সৃষ্ট পণ্যের মৃদু আচরণ ভেরিথার্মকে খাদ্যসামগ্রী শিল্পের জন্য সুস্পষ্ট পছন্দ করে তোলে।





PHE প্রকারের Safetherm এবং Varitherm



নিরাপত্তা পদ্ধতি	VT10 VT20 VT40
ভারিথার্ম	VT04 VT10 VT20 VT40 VT80 ভিটি 130 VT180 VT250 VT405 VT805 VT1306 VT2508



VT20/VT20P/VT20M ফ্রেম



পিএইচই বিভিন্ন অ্যাপ্লিকেশন-নির্দিষ্ট ফ্রেম সংস্করণে পাওয়া যায়।মৌলিক সংস্করণগুলি হল সি এবং বি ডিজাইন, যার মধ্যে বি ডিজাইনটি সবথেকে বেশি সময় ধরে প্লেট প্যাকের জন্য ব্যবহার করা হয়।





বিশেষ স্টিয়ানলেস স্টিলের সংস্করণগুলি খাদ্যসামগ্রী এবং ফার্মাসিউটিক্যাল অ্যাপ্লিকেশনগুলিতে নিযুক্ত করা হয় এবং পৃথক বিভাগগুলি পৃথক করার জন্য মধ্যবর্তী প্লেটগুলি অন্তর্ভুক্ত করতে পারে।

কিছু ফ্রেম উচ্চতা-সামঞ্জস্যপূর্ণ ঘাঁটি দিয়ে সজ্জিত





PHE সমস্যা সমাধান



1. অপর্যাপ্ত কর্মক্ষমতা



দোষ	কারণ	প্রতিকার
হ্রাস তাপ স্থানান্তর	HE প্লেটে আমানত	HE প্লেট পরিষ্কার করুন - PHE খোলা অবস্থায় HE প্লেট পরিষ্কার করা এবং PHE বন্ধ থাকা অবস্থায় HE প্লেট পরিষ্কার করা।
	অপারেশন, ফ্লো মিডিয়া ইত্যাদি ডিজাইনের ক্ষেত্রে ভিন্ন	M&C দ্বারা পরীক্ষা করা নতুন অপারেটিং ডেটা সহ PHE ডিজাইন করুন
অতিরিক্ত চাপ কমে যাওয়া	বহুগুণ প্রবাহ ফাঁক প্লাগিং প্রবাহে বাধা দেয়	HE প্লেট পরিষ্কার করুন - PHE খোলা অবস্থায় HE প্লেট পরিষ্কার করা এবং PHE বন্ধ থাকা অবস্থায় HE প্লেট পরিষ্কার করা।
	HE প্লেটের ভুল ইনস্টলেশন প্রবাহে বাধা দেয়	সার্কিট ডায়াগ্রামের মাধ্যমে ইনস্টলেশন অর্ডার চেক করুন
	অপারেশন, ফ্লো মিডিয়া ইত্যাদি ডিজাইন কেস থেকে আলাদা	M&C দ্বারা পরীক্ষা করা নতুন অপারেটিং ডেটা সহ PHE ডিজাইন করুন



2. ফাঁস



দোষ	কারণ	প্রতিকার
HE প্লেটের মধ্যে ফুটো - HE প্লেট প্যাক থেকে প্রবাহ মাধ্যম পালিয়ে যায়	PHE এর ভুল টেনশন মাত্রা	রেটিং প্লেট ডেটা অনুযায়ী সঠিক টেনশন মাত্রা পরীক্ষা করুন
	অতিরিক্ত অপারেটিং চাপ	রেটিং প্লেট ডেটা অনুযায়ী অপারেটিং চাপ পরীক্ষা করুন
	অপারেটিং তাপমাত্রা খুব বেশি/খুব কম	রেটিং প্লেটের তথ্য অনুযায়ী অপারেটিং তাপমাত্রা পরীক্ষা করুন
	HE প্লেট gaskets সঠিকভাবে বসা হয় না	PHE খুলুন এবং HE প্লেট gaskets এর আসন সংশোধন করুন
	HE প্লেট gaskets ময়লা হয়	PHE খুলুন এবং HE প্লেট gaskets পরিষ্কার করুন
	HE প্লেট gaskets হয় ত্রুটিপূর্ণ বা শক্ত	PHE খুলুন এবং HE প্লেট gaskets প্রতিস্থাপন করুন
HE প্লেট এবং ফ্রেম, শক্তিবৃদ্ধি প্লেট এবং মধ্যবর্তী প্লেটের মধ্যে ফুটো	ভুলভাবে বসা HE প্লেট এবং ফ্রেম gaskets	পিএইচই খুলুন এবং প্লেট এবং ফ্রেম গ্যাসকেটের সঠিক আসন
	তিনি প্লেট এবং ফ্রেম gaskets ময়লা হয়	PHE খুলুন এবং HE প্লেট এবং ফ্রেম গ্যাসকেট পরিষ্কার করুন
	HE প্লেট এবং ফ্রেম gaskets ত্রুটিপূর্ণ	PHE খুলুন এবং HE প্লেট এবং ফ্রেম gaskets প্রতিস্থাপন করুন
ফ্রেম সংযোগ এবং পাইপওয়ার্কের মধ্যে ফাঁস	পাইপওয়ার্ক থেকে ফ্রেম সংযোগের অতিরিক্ত লোড	অনুমোদিত মানগুলিতে লোডগুলি সংযুক্ত করুন
	গ্যাসকেট ভুলভাবে বসে আছে	স্ল্যাকেন অফ ফ্রেম সংযোগ এবং সঠিক গ্যাসকেট সিট
	নোংরা গ্যাসকেট	ফ্রেম সংযোগ বন্ধ করুন এবং গ্যাসকেট পরিষ্কার করুন
	ত্রুটিপূর্ণ গ্যাসকেট	ফ্রেম সংযোগ বন্ধ করুন এবং গ্যাসকেট প্রতিস্থাপন করুন
	চক্রের উন্নত পার্শ্ব সংযোগ যথেষ্ট শক্ত করা হয় না	গ্যাসকেট চেক করুন এবং প্রয়োজনে সমানভাবে সংযোগ পুনরুদ্ধার করুন
ক্ষতিগ্রস্ত HE প্লেট	HE প্লেট প্যাকের অত্যধিক শক্ত হওয়া (এক মিনিটের নিচে টেনশন মাত্রা)	ত্রুটিপূর্ণ HE প্লেটগুলি প্রতিস্থাপন করুন
ক্ষতিগ্রস্ত HE প্লেট	HE প্লেট উপাদান ক্ষয়	প্রবাহ মাধ্যম সম্পর্কিত পিএইচই এর নকশা চেক করুন, যোগাযোগ করুন এম অ্যান্ড সি
PHE এর শুরুতে বা শেষে ক্ষতিগ্রস্ত HE প্লেট	ফ্রেম সংযোগকারী পাইপ খুলতে বিশেষ সংযোগে dingালাই করার সময় ভুল আর্থিং	ত্রুটিপূর্ণ HE প্লেটগুলি প্রতিস্থাপন করুন

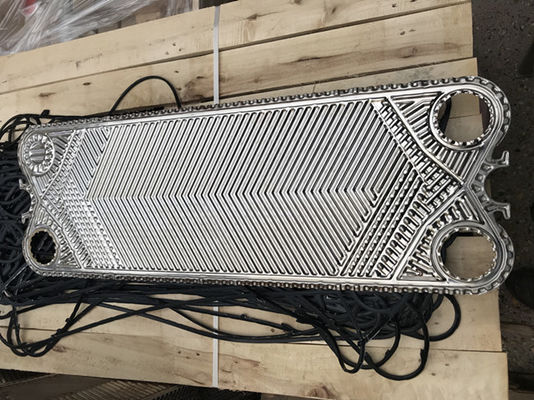

প্লেট হিট এক্সচেঞ্জার ছবি





এম অ্যান্ড সি হিট পার্টস কোম্পানির প্রোফাইল



এম অ্যান্ড সি হিট পার্টস কোং লিমিটেড উক্সি, জিয়াংসুতে প্রতিষ্ঠিত।এমএন্ডসি উচ্চমানের তাপ স্থানান্তর যন্ত্রপাতি ডিজাইন ও উৎপাদনে বিশেষ।পণ্যের পরিসরে রয়েছে প্লেট ও ​​গ্যাসকেট, প্লেট হিট এক্সচেঞ্জার, গ্যাসকেটেড হিট এক্সচেঞ্জার এবং ব্রাজড হিট এক্সচেঞ্জার।এইভাবে, বিশ্বব্যাপী কয়েকটি উত্পাদকের একজন হিসাবে, M&C বিভিন্ন শিল্প এবং কার্যত সমস্ত অ্যাপ্লিকেশনের জন্য সর্বোত্তম তাপবিদ্যুৎ নকশা সহ সমাধান প্রদান করে।

M&C আপনাকে এক-স্টপ আনুষাঙ্গিক পরিষেবা, মাল্টিপল-ব্র্যান্ড এবং আপনার পছন্দের জন্য একাধিক মডেল বিকল্প সরবরাহ করে।আমরা প্লেট হিট এক্সচেঞ্জারের আপনার সমস্ত প্রয়োজনীয়তা পূরণ করব এবং আমাদের মেশিনকে আমাদের সমৃদ্ধ স্টোরেজ এবং দ্রুত প্রতিক্রিয়ার মাধ্যমে সুসংহতভাবে চালিয়ে যাব।

তদুপরি, আমাদের একটি কঠোর মান নিয়ন্ত্রণ এবং বিক্রয়োত্তর পরিষেবা ব্যবস্থা রয়েছে, উপাদান ক্রয় থেকে শেষ পণ্য প্যাকেজ পর্যন্ত পণ্যটি ভাল অবস্থায় পাওয়া পর্যন্ত।আমাদের পণ্যগুলি সারা বিশ্বে বিভিন্ন ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়েছে।







এম অ্যান্ড সি প্লেট হিট এক্সচেঞ্জার প্লেট এবং গ্যাসকেট অন্যান্য মডেল সুপারিশ করে



সোনডেক্স/ড্যানফস - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19 এবং তাই;

APV/SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL ইত্যাদি;

ট্রান্টার/সুইপ - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145 ইত্যাদি;

API/Schmidt - Sigma 7, Sigma 9, Sigma 13, Sigma 26, Sigma 27, Sigma 36, ​​Sigma 66, Sigma 106, Sigma 229, Sigma Star 45, Sigma Star 90 এবং তাই;

Vicarb - V4, V13, V20, V28, V45, V60, V100, V110, V130 ইত্যাদি।

হিসাকা - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995 এবং তাই;

GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, ​​NT250M, NT250L এবং তাই;

ফাঙ্ক - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120 এবং তাই;

থার্মোওয়েভ - TL200SS/PP, TL250SS/PP, TL400SS/PP।TL650SS/PP এবং তাই;

DHP - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M এবং তাই;

LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233 ইত্যাদি।



M&C প্লেট হিট এক্সচেঞ্জার পণ্য ডেলিভারির জন্য প্রস্তুত
