পণ্যের বিবরণ:
প্রদান:
|
| মডেল: | GL13 | নাম: | প্লেট হিট এক্সচেঞ্জার গ্যাসকেট/প্লেট |
|---|---|---|---|
| সর্বোচ্চ নকশা চাপ: | 2.5 MPaG সর্বোচ্চ। | প্লেট উপাদান: | স্টেইনলেস স্টিল, টাইটানিয়াম, উচ্চ নিকেল খাদ, নিকেল এবং অন্যান্য |
| গ্যাসকেট উপাদান: | NBR, EPDM, FPM, NBRHT, VITON | ভূপৃষ্ঠের: | 0.13 |
| প্লেট থেটা এঙ্গেল: | 58 ° 120 | সংযোগ দিয়া: | 67 মিমি |
| প্লেট Corrugate বেধ: | 3 মিমি | প্লেট কেন্দ্র দৈর্ঘ্য* প্রস্থ: | 592 * 135 মিমি |
| প্লেট আকার দৈর্ঘ্য*প্রস্থ: | 714 * 248 মিমি | ||
| লক্ষণীয় করা: | NT150S gea প্লেট,মেরিন ভেসেল gea প্লেট,NT150S প্লেট হিট এক্সচেঞ্জার গ্যাসকেট |
||
সামুদ্রিক জ্যাক ওয়াটার কুলারের জন্য ট্রান্টার জিএল 13 প্লেট হিট এক্সচেঞ্জার প্লেট এবং গ্যাসকেট
প্লেট হিট এক্সচেঞ্জার ভূমিকা
প্লেট হিট এক্সচেঞ্জারগুলি প্রথম 1920 -এর দশকে উত্পাদিত হয়েছিল এবং তখন থেকে প্রচুর পরিমাণে সেক্টরে ব্যাপকভাবে ব্যবহৃত হয়েছে।
একটি প্লেট এক্সচেঞ্জারে সমান্তরাল প্লেটগুলির একটি সিরিজ থাকে যা একে অপরের উপরে স্থাপন করা হয় যাতে তাদের মধ্যে তরল প্রবাহের জন্য ধারাবাহিক চ্যানেল গঠনের অনুমতি দেওয়া হয়।
দুটি সংলগ্ন প্লেটের মধ্যবর্তী স্থান চ্যানেল গঠন করে যেখানে তরল প্রবাহিত হয়।
প্লেটের কোণে ইনলেট এবং আউটলেট গর্তগুলি এক্সচেঞ্জারে বিকল্প চ্যানেলের মাধ্যমে গরম এবং ঠান্ডা তরলকে অনুমতি দেয় যাতে একটি প্লেট সর্বদা গরম তরলের সাথে এবং অন্যটি ঠান্ডার সাথে থাকে।
একটি প্লেটের আকার কয়েক বর্গ সেন্টিমিটার (100 মিমি * 300 মিমি পাশ) থেকে 2 বা 3 বর্গ মিটার (1000 মিমি * 2500 মিমি) পর্যন্ত হতে পারে।একক এক্সচেঞ্জারে প্লেটের সংখ্যা মাত্র দশ থেকে কয়েক শত পর্যন্ত, তাই সারফেস এক্সচেঞ্জার এলাকায় হাজার হাজার বর্গ মিটার পর্যন্ত পৌঁছায়।
সাধারণত, এই প্লেটগুলি অশান্তি, তাপীয় এক্সচেঞ্জার পৃষ্ঠ এবং এক্সচেঞ্জারে যান্ত্রিক অনমনীয়তা প্রদানের জন্য rugেউখেলান করা হয়।0.3 মিমি থেকে 1 মিমি পুরুত্বের সাথে শীট ধাতুর ঠান্ডা জালিয়াতির মাধ্যমে rugেউ পাওয়া যায়।
প্লেটগুলির জন্য সর্বাধিক ব্যবহৃত উপকরণ হল স্টেইনলেস স্টিল (AISI 304, 316), টাইটানিয়াম এবং অ্যালুমিনিয়াম।
প্লেটগুলিতে rugেউ খেলে তরল পদার্থটি একটি অত্যাচারী পথে বাধ্য হয়, দুইটি সংলগ্ন প্লেটের মধ্যে একটি স্থান নির্ধারণ করে b, 1 থেকে 5 মিলিমিটার পর্যন্ত।
GL13 মডেল প্লেট তাপ এক্সচেঞ্জার স্পেসিফিকেশন
| ভূপৃষ্ঠের | 0.13㎡ |
| প্লেট থেটা এঙ্গেল | 58 ° 120 |
| সংযোগ ব্যাস | 67 মিমি |
| প্লেট Corrugate বেধ | 3 মিমি |
| প্লেট কেন্দ্র দৈর্ঘ্য* প্রস্থ | 592* 135 মিমি |
| প্লেট আকার দৈর্ঘ্য*প্রস্থ | 714 * 248 মিমি |
GL13 প্লেট তাপ এক্সচেঞ্জার প্রযুক্তিগত তথ্য
| স্ট্যান্ডার্ড সংযোগ মাত্রা | DN50 |
| বোল্ট শক্ত করা | M20 |
| দীর্ঘ টাইটিং বোল্টের সংখ্যা (টিএল) | 4 |
| সংক্ষিপ্ত শক্ত বোল্টের সংখ্যা (টিএস) | 4 |
| কভার বেধ | 25 মিমি |
| গাইডিং বারের ওজন |
1.4 কেজি/মি |
| বোল্ট শক্ত করার ওজন | 2.0 কেজি/মি |
| ক-মাত্রা |
3.4*n মিমি |
| সি-মাত্রা | এলজি |
| চ-মাত্রা | এলজি -25 মিমি |
|
ওজন প্লেট+গ্যাসকেট (W) AISI 304/316 0.5 মিমি AISI 304/316 0.6 মিমি টাইটানিয়াম 0.5 মিমি টাইটানিয়াম 0.6 মিমি |
0.76 কেজি 0.91 কেজি 0.46 কেজি 0.55 কেজি |
| ওজন ফ্রেম | 110+n*W কেজি |
| প্লেটের সর্বোচ্চ সংখ্যা | এল.টিএল | এলজি | গ | চ |
| 71 | 500 | 590 | 590 | 565 |
| 115 | 750 | 840 | 840 | 815 |
| ১৫9 | 1000 | 1090 | 1090 | 1065 |
এল.টি এল = দৈর্ঘ্য দীর্ঘ টাইটিং বোল্ট
এলজি = দৈর্ঘ্য নির্দেশক বার
n = প্লেটের সংখ্যা

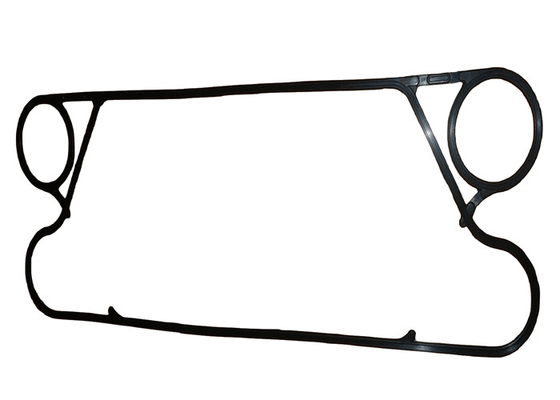

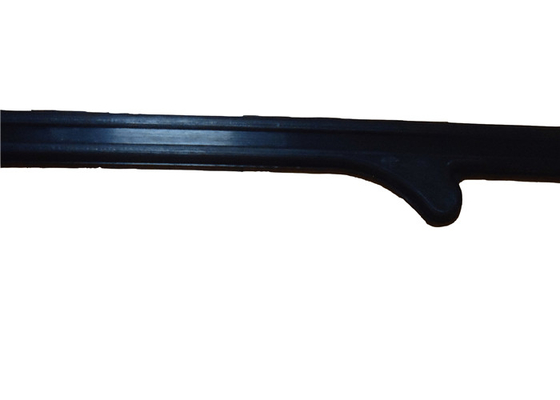

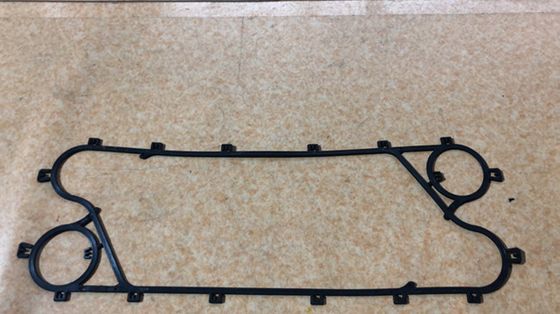

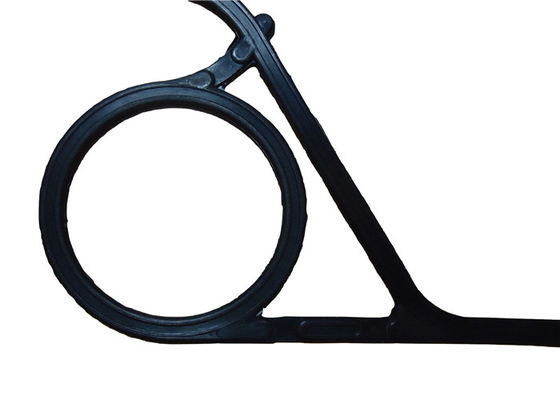

GL13 প্লেট হিট এক্সচেঞ্জার গ্যাসকেট এবং প্লেট ছবি

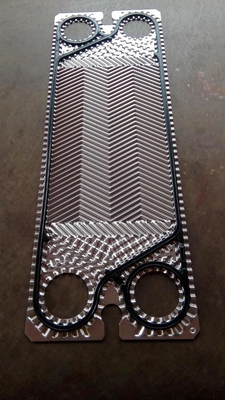

GL13 প্লেট
জিএল সিরিজ হেরিংবোন-স্টাইলের প্লেটের একটি বড় থিটা স্প্যান রয়েছে, যা সূক্ষ্ম সুরযুক্ত চাপ ড্রপ এবং তাপ স্থানান্তর হারকে সক্ষম করে।
GL13 গ্যাসকেট চয়েস
আঠালো gaskets
এমএন্ডসি প্লেট গ্যাসকেটগুলি উচ্চতর কর্মক্ষমতা নিশ্চিত করার জন্য বিশেষভাবে ছাঁচযুক্ত ইলাস্টোমার।
অসংখ্য গ্যাসকেট উপকরণ - NBR, EPDM, Viton, Neoprene, Butyl.Hypalon, Teflon -encapsulated NBR এবং অন্যান্য - 180 of এর সর্বাধিক অপারেটিং তাপমাত্রার সাথে আপনার প্রক্রিয়ার অবস্থার সাথে মেলে।
ক্লিপ-অন Gaskets
এমএন্ডসি ক্লিপ-অন গ্লুলেস গ্যাসকেট সিস্টেম বিবেচনা করুন যেখানে নিয়মিত পরিষ্কারের প্রয়োজন হয় বা আক্রমণাত্মক তরল গ্যাসকেটের জীবনকে ছোট করে।অনন্য নকশা নিশ্চিত সিলিং এবং সহজ অপসারণের জন্য সহজ এবং দ্রুত ক্লিপ-অন ইনস্টলেশনের অনুমতি দেয়।
ক্লিপ-অনটি এনবিআর এবং ইপিডিএম, উভয় শিল্প এবং এফডিএ রেটিংগুলিতে উপলব্ধ।এই স্পষ্টতা gaskets কঠোর উত্পাদন নিয়ন্ত্রণের অধীনে edালাই করা হয় এবং দীর্ঘ জীবন এবং চমৎকার কম্প্রেশন সেট প্রতিরোধের জন্য পেরক্সাইড-নিরাময় করা হয়।
শেল- এবং -টিউব এক্সচেঞ্জারের সাথে GL13 প্লেট হিট এক্সচেঞ্জারের সুবিধা
আপনার ইঞ্জিন রুমটি কেন ভারী, ভারী যন্ত্রপাতি দিয়ে পূরণ করবেন, যখন দক্ষতা এবং অর্থনীতি গুরুত্বপূর্ণ বিষয়?
এমএন্ডসি থেকে একটি প্লেট হিট এক্সচেঞ্জার আকারের মাত্র 1/3 এবং তুলনামূলক পারফরম্যান্সের শেল-টিউব এক্সচেঞ্জারের ওজনের 1/6।এমনকি যদি এটি একটি টিউব এক্সচেঞ্জারে বিনিয়োগ করা যুক্তিসঙ্গত মনে হতে পারে, তবে এটি একটি প্লেট হিট এক্সচেঞ্জারের চেয়ে অনেক বেশি জীবনচক্রের খরচ হবে।
একটি কারণ হল একটি প্লেট হিট এক্সচেঞ্জারের তাপ স্থানান্তর বৈশিষ্ট্য 3 থেকে 5 গুণ বেশি।আরেকটি হল ঘনিষ্ঠ তাপমাত্রা পদ্ধতি যা 1 as হিসাবে কম।
দক্ষতা পরিশোধ করে!
একটি প্লেট হিট এক্সচেঞ্জার প্রচলিত শেল-এবং-টিউব এক্সচেঞ্জারের তুলনায় অনেক সুবিধা প্রদান করে
প্লেট হিট এক্সচেঞ্জারের সুবিধা
কিভাবে প্লেট তাপ এক্সচেঞ্জার রক্ষণাবেক্ষণ প্রদান?
প্লেট তাপ এক্সচেঞ্জার রক্ষণাবেক্ষণ দুটি স্বতন্ত্র পদ্ধতির মাধ্যমে প্রদান করা হয়:
এই দুটি পদ্ধতির মধ্যে মৌলিক পার্থক্য কিভাবে নয়, কিন্তু কোথায় এবং কে রক্ষণাবেক্ষণ করে।সিআইপি দ্রুত পুনরুদ্ধার এবং অব্যাহত সরঞ্জাম ব্যবহারের জন্য উত্পাদন কারখানায় সঞ্চালিত হয় এবং এটি সাধারণত রক্ষণাবেক্ষণের দায়িত্বে থাকা ব্যক্তি দ্বারা সঞ্চালিত হয়।রক্ষণাবেক্ষণের জন্য ব্যবহার এবং অনুমোদিত পরিষ্কারের সুবিধাগুলি সরঞ্জামগুলি সরিয়ে এবং এটি প্ল্যান্টের বাইরে একটি সুবিধায় পাঠানো প্রয়োজন যেখানে প্রত্যয়িত রক্ষণাবেক্ষণ কর্মীরা প্লেট হিট এক্সচেঞ্জারের সেবা করে।প্রতিটি পদ্ধতির একটি ঘনিষ্ঠভাবে তাক শেল আলো সাহায্য করবে যা সবচেয়ে ভাল।
সিআইপি রক্ষণাবেক্ষণ।রক্ষণাবেক্ষণ চক্রের মধ্যে দ্রুত টারমাউন্ডের সুবিধার কারণে, সিআইপি একটি আকর্ষণীয় রক্ষণাবেক্ষণ পদ্ধতি।এটি দ্রুত, আরও সুবিধাজনক এবং সহজ।বিশেষ করে ক্ষয়কারী তরল প্রক্রিয়াজাত করার সময় এটি একটি পছন্দের পরিষ্কার পদ্ধতি।সাধারণত, একটি সিআইপি অপারেশন নিম্নরূপ হবে:
অনুমোদিত পরিষ্কারের সুবিধা। অনুমোদিত পরিচ্ছন্নতার সুবিধাগুলির অসুবিধাগুলি আপ-ফ্রন্ট খরচ দ্বারা পরিমাপ করা হয় এবং কদাচিৎ অর্জিত প্রকৃত সুবিধার জন্য।
একটি অনুমোদিত পরিষ্কারের সুবিধায়, প্রতিটি প্লেট লগ ইন করা হয় এবং এটি পুনর্নির্মাণের যোগ্য কিনা তা নির্ধারণ করতে চাক্ষুষভাবে পরিদর্শন করা হয়।ক্লায়েন্টকে অবহিত করা হয় যে কোন প্লেট আন্ডারভিসেবল এবং কেন।প্লেট হিট এক্সচেঞ্জারের আসল স্পেসিফিকেশন নিশ্চিত করার জন্য সুবিধাটি তার ডেটাবেস ক্রস-চেক করে এবং তারপর অবশিষ্ট প্লেটগুলিতে গ্যাসকেট এবং কন্টাক্ট পয়েন্টগুলির একটি ঘনিষ্ঠ চাক্ষুষ পরিদর্শন পরিচালনা করে যাতে মূল স্পেসিফিকেশন থেকে কোন ক্ষয় বা আপাত পরিবর্তন হয় কিনা তা নির্ধারণ করা যায়।তারপর সঠিক পরিস্কার এবং চিকিত্সা প্রক্রিয়া নির্ধারিত হয়।
প্লেটগুলি চাপ-ধোয়া, ধুয়ে ফেলা হয় এবং হয় গরম কস্টিক স্ট্রিপিং এবং/অথবা গ্যাসকেট এবং স্কেল অপসারণের জন্য একটি ম্যানুয়াল পদ্ধতি।এগুলি প্লেটের উপাদানগুলির সাথে সামঞ্জস্যপূর্ণ বিভিন্ন অ্যাসিডের মধ্যে নিমজ্জিত হয় যাতে কোনও ফাউলেন্টের ভারসাম্য দূর হয়।পরিষ্কার করা প্লেটগুলি সম্পূর্ণরূপে চাক্ষুষভাবে পরিদর্শন করা হয় এবং প্লেটের 10 শতাংশ নমুনা পরীক্ষা করা হয়।প্রতিটি পরীক্ষিত প্লেট ছোপানো হয় এবং এলট্রাভায়োলেট আলোর নিচে পরিদর্শন করা হয় যাতে কোন পিন-হোল ফুটো বা ফাটল সনাক্ত করা যায়।এই পদ্ধতি অনুসরণ করে, প্লেটগুলি আবার চাপে ধুয়ে ধুয়ে ফেলা হয় এবং ডাইয়ের সমস্ত চিহ্ন মুছে ফেলা হয়।
প্লেটগুলি আবার একটি OEM- স্পেক গ্যাসকেট আঠালো দিয়ে পুনরায় গ্যাসকেটেড করা হয় যা ক্ষেত্রের মেরামতের ক্ষেত্রে এটির প্রয়োজন হয়।প্লেটগুলি প্যাক করা এবং প্রেরণের আগে একটি পুঙ্খানুপুঙ্খ পরিদর্শন গ্রহণ করে।চালানের আগে ইউনিটগুলি হাইড্রোস্ট্যাটিকভাবে পরীক্ষা করা হয়।
প্লেট হিট এক্সচেঞ্জার ছবি
এম অ্যান্ড সি হিট পার্টস কোম্পানির প্রোফাইল
এম অ্যান্ড সি হিট পার্টস কোং লিমিটেড উক্সি, জিয়াংসুতে প্রতিষ্ঠিত।এমএন্ডসি উচ্চমানের তাপ স্থানান্তর যন্ত্রপাতি ডিজাইন ও উৎপাদনে বিশেষ।পণ্যের পরিসরে রয়েছে প্লেট ও গ্যাসকেট, প্লেট হিট এক্সচেঞ্জার, গ্যাসকেটেড হিট এক্সচেঞ্জার এবং ব্রাজড হিট এক্সচেঞ্জার।এইভাবে, বিশ্বব্যাপী কয়েকটি উত্পাদকের একজন হিসাবে, M&C বিভিন্ন শিল্প এবং কার্যত সমস্ত অ্যাপ্লিকেশনের জন্য সর্বোত্তম থার্মোডাইনামিক ডিজাইন সহ সমাধান প্রদান করে।
এমএন্ডসি আপনাকে ওয়ান স্টপ আনুষাঙ্গিক পরিষেবা, মাল্টিপল-ব্র্যান্ড এবং আপনার পছন্দের জন্য একাধিক মডেল বিকল্প সরবরাহ করে।আমরা প্লেট হিট এক্সচেঞ্জারের আপনার সমস্ত প্রয়োজনীয়তা পূরণ করব এবং আমাদের মেশিনকে আমাদের সমৃদ্ধ স্টোরেজ এবং দ্রুত প্রতিক্রিয়ার মাধ্যমে সুসংহতভাবে চালিয়ে যাব।
তদুপরি, আমাদের একটি কঠোর মান নিয়ন্ত্রণ এবং বিক্রয়োত্তর পরিষেবা ব্যবস্থা রয়েছে, উপাদান ক্রয় থেকে শেষ পণ্য প্যাকেজ পর্যন্ত পণ্যটি ভাল অবস্থায় পাওয়া পর্যন্ত।আমাদের পণ্যগুলি সারা বিশ্বে বিভিন্ন ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়েছে।
এম অ্যান্ড সি প্লেট হিট এক্সচেঞ্জার প্লেট এবং গ্যাসকেট অন্যান্য মডেল সুপারিশ করে
সোনডেক্স/ড্যানফস - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19 এবং তাই;
APV/SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL ইত্যাদি;
ট্রান্টার/সুইপ - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145 ইত্যাদি;
API/Schmidt - Sigma 7, Sigma 9, Sigma 13, Sigma 26, Sigma 27, Sigma 36, Sigma 66, Sigma 106, Sigma 229, Sigma Star 45, Sigma Star 90 এবং তাই;
Vicarb - V4, V13, V20, V28, V45, V60, V100, V110, V130 ইত্যাদি।
হিসাকা - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995 এবং তাই;
GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, NT250M, NT250L এবং তাই;
ফাঙ্ক - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120 এবং তাই;
থার্মোওয়েভ - TL200SS/PP, TL250SS/PP, TL400SS/PP।TL650SS/PP এবং তাই;
DHP - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M এবং তাই;
LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233 ইত্যাদি।
M&C প্লেট হিট এক্সচেঞ্জার পণ্য ডেলিভারির জন্য প্রস্তুত
