ছোট আকারের পাস্তুরাইজেশনের জন্য S8 S8A Sondex Danfoss হিট এক্সচেঞ্জার সীল

খাদ্য শিল্পে ব্যবহৃত ছোট আকারের পাস্তুরাইজেশনের জন্য S8/S8A Sondex/Danfoss প্লেট হিট এক্সচেঞ্জার

S8/S8A প্লেট হিট এক্সচেঞ্জার ডিজাইনের নীতি




টাইপ S4A এবং S8A প্লেটের দৈর্ঘ্য 0.75m (2.5 ft) পর্যন্ত এবং একটি "দীর্ঘ" তাপীয় প্যাটার্ন একটি একক পাস সমাধানে 6 m³/h (26 gpm) পর্যন্ত অনেক শুল্ক কভার করবে, যার অর্থ হল সমস্ত সংযোগ মাথার দিকে, এটি সহজ পাইপ- এবং পরিষেবার কাজ নিশ্চিত করবে এবং পরিষেবার জন্য এক্সচেঞ্জারটি ভেঙে দিয়ে, কোনও পাইপ অপসারণের প্রয়োজন নেই।



এই প্লেট পরিসরটি 3.000 l/h পর্যন্ত একটি ছোট আকারের পাস্তুরাইজেশনের জন্য ডিজাইন করা হয়েছে (পণ্যের ধরন এবং তাপমাত্রার প্রোফাইলের উপর নির্ভর করে) এবং একটি মৃদু এবং নরম পণ্য চিকিত্সা নিশ্চিত করে৷



তাপ স্থানান্তর পাওয়া যায়, যখন উষ্ণ মাধ্যমটি চ্যানেলগুলির মধ্যে পাতলা, শক্তিশালী প্রবাহ প্লেটের মাধ্যমে শক্তি স্থানান্তর করে এবং দুটি মাধ্যমকে মিশ্রিত না করেই এটিকে ঠান্ডা বিরোধী মাধ্যমে সরবরাহ করে।কাউন্টার-কারেন্ট প্রবাহ সর্বোত্তম দক্ষতা তৈরি করে।প্লেট- এবং খাঁড়ি নকশা সমস্ত "প্রবাহ" পৃষ্ঠের কার্যকর, সহজ সিআইপি (স্থানে পরিষ্কার করার) অনুমতি দেয়।

S8/S8A মডেল প্লেট হিট এক্সচেঞ্জার স্পেসিফিকেশন


ভূপৃষ্ঠের	0.08㎡
প্লেট থিটা কোণ	অনুভূমিক 130° উল্লম্ব 130°
সংযোগ ব্যাস	28 মিমি
প্লেট ঢেউতোলা বেধ	2.35 মিমি
প্লেট কেন্দ্রের দৈর্ঘ্য* প্রস্থ	656*70 মিমি
প্লেট আকৃতির দৈর্ঘ্য*প্রস্থ	724*140 মিমি

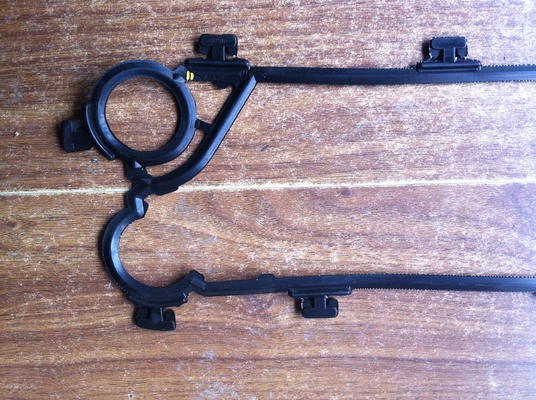

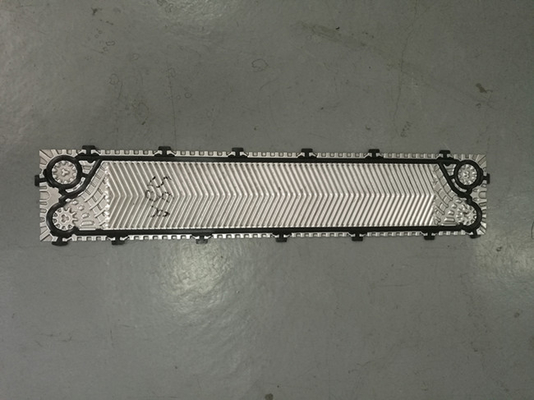

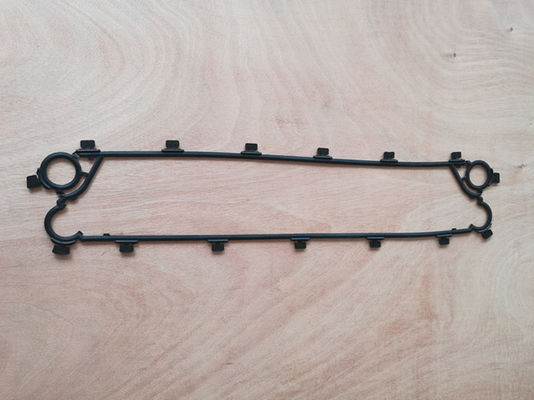

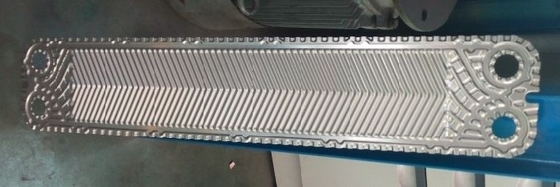

S8/S8Aপ্লেট হিট এক্সচেঞ্জার গ্যাসকেট এবং প্লেটের ছবি









S8/S8A ফ্রেম



প্লেটের সংখ্যা	L(ফ্রেমের দৈর্ঘ্য)(মিমি)	W(মিমি)	H(মিমি)	ওজন সর্বোচ্চ, খালি (কেজি)	সংযোগ টাইপ
S8A FG16
7-19	275	200(7.87")	758(29.84")	74	DN25/1" ডেইরি ইউনিয়ন
20-30	325			79
31-53	425			92
54-76	525			105
S8A FS16
7-55	448	200(7.87")	913-943(35.95"-37.13")	77	DN25/1" ডেইরি ইউনিয়ন
56-75	548			83
76-95	648			109
96-124	798			140



S8/S8A প্লেট হিট এক্সচেঞ্জার প্রযুক্তিগত ডেটা



টাইপ		S1	S4A	S6A	S8A
সর্বোচ্চকাজের চাপ	পিএন (বার)	10.16
সর্বোচ্চঅপারেটিং তাপমাত্রা	°সে	180 পর্যন্ত
মিন.অপারেটিং তাপমাত্রা		-10
প্রবাহ মাঝারি		জল এবং বিভিন্ন তরল, বাষ্প
ভলিউম/চ্যানেল	আমি	0.09	0.17	0.13	0.21
সংযোগের আকার		DN32/1.25"
সংযোগ টাইপ		স্টেইনলেস স্টিল বা টাইটানিয়ামে 1.25" পাইপ বা থ্রেডেড পাইপ (অন্যান্য উপকরণগুলি অনুরোধে উপলব্ধ) DN 25/1" ডেইরি ইউনিয়ন (শুধুমাত্র খাদ্য/স্যানিটারি শিল্প ফ্রেমের জন্য)
প্লেট উপাদান		স্টেইনলেস স্টীল EN 1.4404(AISI 316L), EN 1.4301(AISI 304), SMO254, Hastelloy C276, টাইটানিয়াম GR.1 অনুরোধে উপলব্ধ অন্যান্য উপকরণ
প্লেটের বেধ	মিমি	0.5 অনুরোধে উপলব্ধ অন্যান্য উপকরণ
গ্যাসকেট উপাদান		এনবিআর, ইপিডিএম, এফকেএম অনুরোধে উপলব্ধ অন্যান্য উপকরণ
গাসকেট সংযুক্তি প্রকার		সন্ডার লক
সংযোগ লাইনার		রাবার এনবিআর, ইপিডিএম, এফকেএম স্টেইনলেস স্টীল EN 1.4404(AISI 316L), EN 1.4301(AISI 304), SMO254, Hastelloy C276, Titanium Gr.1
ফ্রেম		আঁকা ফ্রেম, রঙ RAL 5010 (অন্যান্য রং উপলব্ধ) স্টেইনলেস স্টীল ফ্রেম, স্যানিটারি অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে (যেমন খাদ্য এবং দুগ্ধ শিল্প)
ফ্রেম পেইন্টিং স্পেসিফিকেশন		ক্ষয় বিভাগ C2L, C4M, C5M জন্য উপলব্ধ পেন্টিং



PHE প্লেট বৈশিষ্ট্য



	বৈশিষ্ট্য	সুবিধাদি	এটার মধ্যে তোমর জন্য কি আছে!
ক	বিতরণ এলাকা	দক্ষ প্রবাহ বিতরণ	মাল-বন্টন প্রতিরোধ করে
খ	ঢেউতোলা প্লেট প্যাটার্ন-তাপ স্থানান্তর এলাকা	অশান্তি প্রচার করে, ফাউলিং কমিয়ে দেয়	চমৎকার তাপ পুনরুদ্ধারের প্রভাব রান টাইম সর্বোচ্চ করুন
গ	প্লেট লকিং সিস্টেম	"কর্ণার লক" এবং "বাবল লক" ধারণাগুলি যখন ইউনিটটি বন্ধ থাকে তখন একটি স্থিতিশীল এবং ভালভাবে সারিবদ্ধ প্লেট প্যাক নিশ্চিত করে	নিরাপদ এবং অর্থনৈতিক অপারেশন উচ্চ সেবাযোগ্যতা ন্যূনতম পরিষেবা ডাউনটাইম
ডি	ইজিক্লিপ গ্যাসকেট সিস্টেম	আপনার ফ্লিংগার ব্যবহার করে বেভেলড গ্যাসকেটের প্রান্তগুলি সহজেই জায়গায় ক্লিপ করে নিরাপদে জায়গায় থাকে এবং উচ্চ সিলিং অখণ্ডতা প্রদান করে	নির্ভরযোগ্য অপারেশন প্রতিস্থাপন করা সহজ এবং দ্রুত কোন বিশেষ সরঞ্জাম প্রয়োজন







PHE গ্যাসকেট টাইপ



অনুগ্রহ করে চেক করুন তাদের তিনটি সাধারণ মডেলের গ্যাসকেট টাইপ Sondex ব্র্যান্ডে ব্যবহৃত হয়।





PHE প্লেটের প্রকার



"গ্যাসকেট দিয়ে প্লেট শুরু করুন""গ্যাসকেট দিয়ে বাম হাতের ফ্লো প্লেট""গ্যাসকেট দিয়ে ডান হাতের ফ্লো প্লেট" গ্যাসকেট দিয়ে শেষ প্লেট"



থার্মাল লং প্লেট থার্মাল শর্ট প্লেট





PHE সমস্যা সমাধান



আপনার প্লেট টাইপ হিট এক্সচেঞ্জারের সাথে আপনার সমস্যা থাকলে, বেশিরভাগ ক্ষেত্রে এটি আপনার নিজের কর্মীদের দ্বারা সমাধান করা যেতে পারে।অনুগ্রহ করে নীচে সম্ভাব্য সমস্যার সংক্ষিপ্তসারের পাশাপাশি সম্ভাব্য কারণ ও সমাধান খুঁজুন।



আপনার প্লেট টাইপ হিট এক্সচেঞ্জারের ক্রমাগত সঠিকভাবে কাজ করার শর্ত হল নাম প্লেটে উল্লিখিত চাপ এবং তাপমাত্রার জন্য অনুমোদিত মানগুলির সাথে কঠোরভাবে মেনে চলা।

এই মানগুলিকে অতিক্রম করলে, এমনকি একটি স্বল্প-স্থায়ী চাপের শিখর হিসাবে ইউনিটের ক্ষতি হবে এবং সমস্যার কারণ হবে।



ব্যয়বহুল মেরামত এড়াতে, আমরা আপনাকে সঠিকভাবে প্রশিক্ষিত কর্মীদের দ্বারা ইনস্টলেশন কাজ এবং রক্ষণাবেক্ষণ করার পরামর্শ দিই।এছাড়াও আপনি আমাদের সাথে যোগাযোগ করতে পারেন.



সমস্যা	সম্ভাব্য কারণ	সম্ভাব্য সমাধান
ফুটো	সংযোগ এ	রাবার লাইনারগুলি পরীক্ষা করুন (যদি লাগানো থাকে) ফ্ল্যাঞ্জ গ্যাসকেট পরীক্ষা করুন (যদি লাগানো থাকে) ও-রিং পরীক্ষা করুন টেনশন-মুক্ত পাইপ ফিট করুন
	প্রাথমিক এবং মাধ্যমিক সার্কিটের মিশ্রণ	ছিদ্র এবং/অথবা ফাটল জন্য প্লেট পরীক্ষা করুন
	প্লেট প্যাকেজে	সমাবেশ চেক করুন গ্যাসকেটের অবস্থা পরীক্ষা করুন গ্যাসকেটের সঠিক অবস্থান পরীক্ষা করুন
	অপারেটিং শর্তাবলী স্পেসিফিকেশন থেকে বিচ্যুত হয়	অপারেটিং শর্ত সামঞ্জস্য করুন
অপর্যাপ্ত ক্ষমতা	সিস্টেমে বাতাস	পাইপ সিস্টেম ডি-এয়ারেট করুন সম্ভাব্য বায়ু ফাঁদ জন্য পাইপ কাজ পরীক্ষা করুন
	অপারেটিং শর্ত স্পেসিফিকেশন থেকে বিচ্যুত হয়	অপারেটিং শর্ত সামঞ্জস্য করুন
	হিট এক্সচেঞ্জারটি নোংরা	হিট এক্সচেঞ্জার পরিষ্কার করুন
	সংযোগগুলি বিনিময় করা হয়েছে	পাইপের কাজ আবার করুন
খুব উচ্চ চাপ ড্রপ	নকশা প্রবাহ বড় প্রবাহ	প্রবাহ সামঞ্জস্য করুন
	প্লেটে থাকা চ্যানেলগুলি ব্লক করা হয়েছে৷	ফ্লাশ/পরিষ্কার
	ভুল পরিমাপ	চাপ সূচক পরীক্ষা করুন
	নকশা থেকে মাঝারি deviating	উদাহরণস্বরূপ অ্যান্টি-ফ্রিজ যোগ করলে চাপ কমে যাবে
	সিস্টেমে বাতাস	পাইপ সিস্টেম ডি-এয়ারেট করুন সম্ভাব্য বায়ু ফাঁদ জন্য পাইপ কাজ পরীক্ষা করুন



প্লেট হিট এক্সচেঞ্জার ছবি











M&C তাপ যন্ত্রাংশ কোম্পানি প্রোফাইল



এম অ্যান্ড সি হিট পার্টস কোং, লিমিটেড উক্সি, জিয়াংসুতে প্রতিষ্ঠিত।M&C উচ্চ মানের তাপ স্থানান্তর সরঞ্জাম ডিজাইন এবং উত্পাদন বিশেষ.পণ্যের পরিসরের মধ্যে রয়েছে প্লেট এবং গ্যাসকেট, প্লেট হিট এক্সচেঞ্জার, গ্যাসকেটেড হিট এক্সচেঞ্জার এবং ব্রেজড হিট এক্সচেঞ্জার।এইভাবে, বিশ্বব্যাপী কয়েকটি প্রযোজকের মধ্যে একজন হিসাবে, M&C বিভিন্ন শিল্প এবং কার্যত সমস্ত অ্যাপ্লিকেশনের জন্য সর্বোত্তম থার্মোডাইনামিক ডিজাইন সহ সমাধান সরবরাহ করে।

M&C আপনাকে আপনার পছন্দের জন্য ওয়ান-স্টপ আনুষাঙ্গিক পরিষেবা, একাধিক-ব্র্যান্ড এবং একাধিক মডেলের বিকল্প সরবরাহ করে।আমরা প্লেট হিট এক্সচেঞ্জারের আপনার সমস্ত প্রয়োজনীয়তা পূরণ করব এবং আমাদের সমৃদ্ধ স্টোরেজ এবং দ্রুত প্রতিক্রিয়ার মাধ্যমে আপনার মেশিনকে অবিচ্ছিন্নভাবে চালিয়ে যাব।

অধিকন্তু, পণ্যটি ভাল অবস্থায় প্রাপ্ত না হওয়া পর্যন্ত উপাদান ক্রয় থেকে সমাপ্ত পণ্য প্যাকেজ পর্যন্ত আমাদের একটি কঠোর মান নিয়ন্ত্রণ এবং বিক্রয়োত্তর পরিষেবা ব্যবস্থা রয়েছে।আমাদের পণ্যগুলি সারা বিশ্বে বিভিন্ন ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়েছে।
