Sondex/ Danfoss S7/S7A হিট এক্সচেঞ্জার প্লেট এবং ছোট আকারের প্লেট হিট এক্সচেঞ্জারের জন্য রাবার গ্যাসকেট
S7/S7A প্লেট হিট এক্সচেঞ্জার নির্মাণ
| ফ্রেম |
প্লেট |
gaskets |
- হিট এক্সচেঞ্জার একটি ফ্রেম প্লেট (মাথা), একটি চাপ প্লেট (অনুসরণকারী), একটি বহনকারী বার, একটি নিম্ন বার এবং একটি কলাম নিয়ে গঠিত।টাই (ক্ল্যাম্পিং) বোল্টগুলি প্লেট প্যাকেজ একসাথে চাপতে ব্যবহৃত হয়।আকার এবং সংখ্যা তাপ এক্সচেঞ্জারের ধরনের উপর নির্ভর করে।
|
- প্লেট প্যাকেজটি প্লেটের রিম বরাবর এবং বন্দরের চারপাশে একটি খাঁজ সহ প্লেট নিয়ে গঠিত।প্লেটের সংখ্যা, সেইসাথে আকার এবং মাত্রা, প্রয়োজনীয় তাপীয় আউটপুটের উপর নির্ভর করে।আবেদনের উপর নির্ভর করে স্টেইনলেস স্টিল বা টাইটানিয়াম প্লেট ব্যবহার করা যেতে পারে
|
- প্লেটগুলিতে দেওয়া খাঁজটি বিশেষ গ্যাসকেট ধারণ করে।এই গ্যাসকেটের উদ্দেশ্য হল মিডিয়ার মিশে যাওয়া এবং বাইরের দিকে ফুটো হওয়া রোধ করা।গ্যাসকেটগুলিকে তাপমাত্রা, রাসায়নিক প্রতিরোধের এবং সম্ভাব্য অন্যান্য শর্তগুলির প্রকৃত সংমিশ্রণ অনুসারে নির্বাচন করা হয়।এগুলি ভিটন, নাইট্রিল বা ইপিডিএমে সরবরাহ করা যেতে পারে।
|
S7/S7Aমডেল প্লেট হিট এক্সচেঞ্জার স্পেসিফিকেশন
| ভূপৃষ্ঠের |
0.07㎡ |
| প্লেট থিটা কোণ |
55° 125° |
| সংযোগ ব্যাস |
60 মিমি |
| প্লেট ঢেউতোলা বেধ |
2.6 মিমি |
| প্লেট কেন্দ্রের দৈর্ঘ্য* প্রস্থ |
394*126 মিমি |
| প্লেট আকৃতির দৈর্ঘ্য*প্রস্থ |
498*230 মিমি |
S7/S7Aপ্লেট হিট এক্সচেঞ্জার প্রযুক্তিগত তথ্য
| ফ্রেম |
- আঁকা ফ্রেম
- স্টেইনলেস স্টীল ফ্রেম, খাদ্য এবং দৈনন্দিন শিল্পের জন্য ডিজাইন করা হয়েছে
- উভয় ফ্রেমই ফ্রেমের প্রান্তের চারপাশে স্থাপন করা ক্ল্যাম্পিং বোল্টের সাথে আসে।
|
| নকশা চাপ |
- আঁকা ফ্রেম: 1.0/1.5/2.5 এমপিএ।(145/217/362 PSI)
- স্টেইনলেস স্টীল ফ্রেম: 1.0/1.6 MPa (145/232 PSI)
|
| মধ্যবর্তী ফ্রেম |
- স্টেইনলেস স্টিলের মধ্যবর্তী ফ্রেম এবং কোণার ব্লক।
|
| সংযোগ |
- কার্বন ইস্পাতে DN150/6" ফ্ল্যাঞ্জ, রাবারলাইন বা AISI 316 বা টাইটানিয়াম দিয়ে আবৃত
- DN100/4", DN125/5" এবং DN150/6" ডেইরি ইউনিয়ন
- সমস্ত পরিচিত মান অনুযায়ী.
|
| প্লেট উপাদান |
- AISI304/316, 254 SMO এবং টাইটানিয়াম।
- অনুরোধে উপলব্ধ অন্যান্য উপকরণ.
|
| gaskets |
- গ্যাসকেটটি বন্ধ গ্যাসকেটের খাঁজে স্থাপন করা হয়, যা প্লেটগুলি দ্বারা গঠিত হয়।এই নকশা উচ্চ কাজের চাপ জন্য প্লেট উপযুক্ত করে তোলে.প্লেট তাপ এক্সচেঞ্জারের সমাবেশের সময় প্লেটগুলি দৃঢ়ভাবে নির্দেশিত হয়।উপকরণ: এনবিআর, ইপিডিএম এবং ভিটন।
- অনুরোধে উপলব্ধ অন্যান্য উপকরণ.
|
| অতিরিক্ত সরঞ্জাম |
- স্টেইনলেস স্টিলের নিরাপত্তা কভার
- ইনসুলেটিং জ্যাকেট
- স্প্যানার একত্রিত করা
- সাধারণ ফ্রেমের জন্য ফাউন্ডেশন ফুট
- যন্ত্রের ফ্ল্যাঞ্জ
- থার্মোমিটার এবং ম্যানোমিটার
|

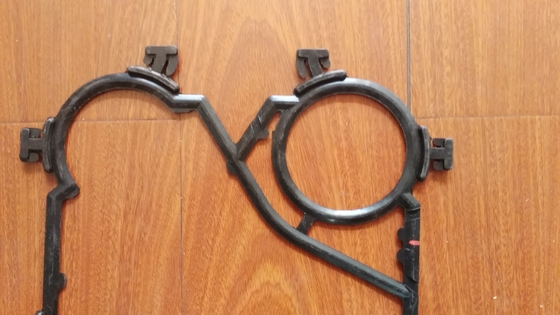

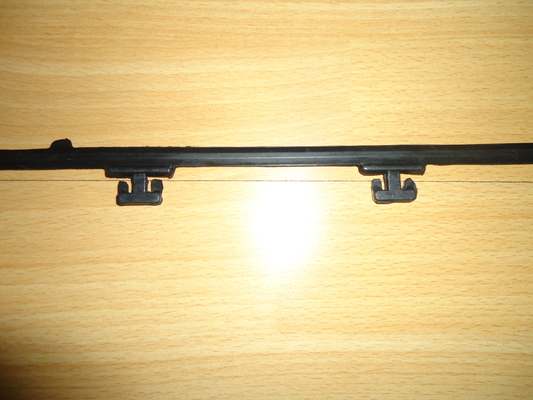

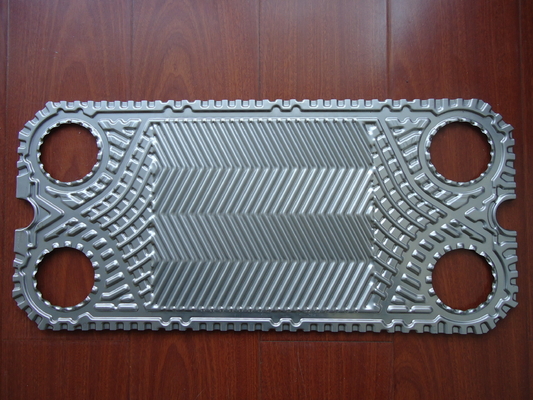

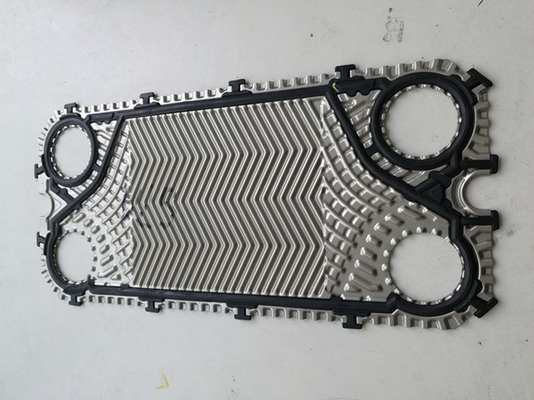

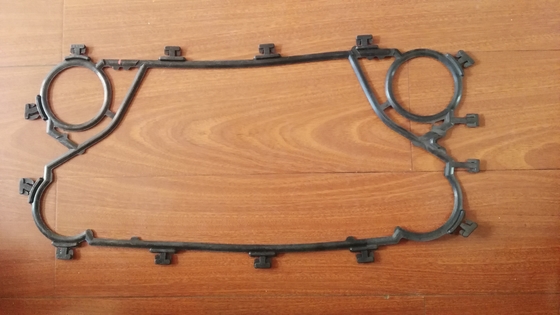

S7/S7Aপ্লেট হিট এক্সচেঞ্জার গ্যাসকেট এবং প্লেটের ছবি
S7/S7A ফ্রেম
| প্লেটের সংখ্যা |
L(ফ্রেমের দৈর্ঘ্য)(মিমি) |
W(মিমি) |
H(মিমি) |
ওজন সর্বোচ্চ, খালি (কেজি) |
সংযোগ টাইপ |
| S7A IS16 |
| ৭-৩৯ |
429 |
300(11.81") |
745(29.33") |
111 |
DN50 ফ্ল্যাং বা 2" থ্রেডেড পাইপ BSP |
| 40-76 |
629 |
135 |
| 77-150 |
1029 |
181 |
| 151-206 |
1329 |
215 |
| 207-243 |
1529 |
240 |
| 244-336 |
2029 |
297 |
| S7A IG16 |
| 7-50 |
437 |
300(11.81") |
694(27.32") |
116 |
2" থ্রেডেড পাইপ BSP |
| 51-69 |
537 |
127 |
| 70-87 |
637 |
139 |
PHE প্লেট বৈশিষ্ট্য
| |
বৈশিষ্ট্য |
সুবিধাদি |
এটার মধ্যে তোমর জন্য কি আছে! |
| ক |
বিতরণ এলাকা |
দক্ষ প্রবাহ বিতরণ |
|
| খ |
ঢেউতোলা প্লেট প্যাটার্ন-তাপ স্থানান্তর এলাকা |
অশান্তি প্রচার করে, ফাউলিং কমিয়ে দেয় |
- চমৎকার তাপ পুনরুদ্ধারের প্রভাব
- রান টাইম সর্বোচ্চ করুন
|
| গ |
প্লেট লকিং সিস্টেম |
"কর্ণার লক" এবং "বাবল লক" ধারণাগুলি যখন ইউনিটটি বন্ধ থাকে তখন একটি স্থিতিশীল এবং ভালভাবে সারিবদ্ধ প্লেট প্যাক নিশ্চিত করে |
- নিরাপদ এবং অর্থনৈতিক অপারেশন
- উচ্চ সেবাযোগ্যতা
- ন্যূনতম পরিষেবা ডাউনটাইম
|
| ডি |
ইজিক্লিপ গ্যাসকেট সিস্টেম |
আপনার ফ্লিংগার ব্যবহার করে বেভেলড গ্যাসকেটের প্রান্তগুলি সহজেই জায়গায় ক্লিপ করে
নিরাপদে জায়গায় থাকে এবং উচ্চ সিলিং অখণ্ডতা প্রদান করে
|
- নির্ভরযোগ্য অপারেশন
- প্রতিস্থাপন করা সহজ এবং দ্রুত
- কোন বিশেষ সরঞ্জাম প্রয়োজন
|
PHE গ্যাসকেট টাইপ
অনুগ্রহ করে চেক করুন তাদের তিনটি সাধারণ মডেলের গ্যাসকেট টাইপ Sondex ব্র্যান্ডে ব্যবহৃত হয়।
PHE প্লেটের প্রকার
"গ্যাসকেট দিয়ে প্লেট শুরু করুন""গ্যাসকেট দিয়ে বাম হাতের ফ্লো প্লেট""গ্যাসকেট দিয়ে ডান হাতের ফ্লো প্লেট" গ্যাসকেট দিয়ে শেষ প্লেট"
থার্মাল লং প্লেট থার্মাল শর্ট প্লেট
- ঝুলন্ত সিস্টেম:প্লেট একটি চাঙ্গা ঝুলন্ত সিস্টেম বৈশিষ্ট্য.ঝুলন্ত সিস্টেম প্লেটগুলিকে শক্তিশালী আঁটসাঁট শক্তি সহ্য করতে সাহায্য করে, এবং ভুল-বিন্যস্তকরণ এবং কোণার ধস প্রতিরোধ করে।এটি প্লেটকে একটি কঠিন বিনিয়োগ করে, কারণ প্লেটের জীবনকাল বৃদ্ধি পায় এবং পরিষেবার সময়কাল হ্রাস পায়।
- বিতরণ এলাকা:প্লেটের বন্টন এলাকাটি স্থবির অঞ্চলগুলি প্রতিরোধ করার জন্য ডিজাইন করা হয়েছে এবং পুরো প্লেট জুড়ে মিডিয়ার সমান বিতরণ নিশ্চিত করে।উপরন্তু, বন্টন এলাকায় চাপ ড্রপ ন্যূনতম এবং পরিবর্তে তাপ সঞ্চালন এলাকায় ব্যবহার করা হয়, যার ফলে ভাল তাপ সঞ্চালন দক্ষতা হয়।
- তাপ সংক্রমণ এলাকা:একটি সর্বাধিক তাপ সংক্রমণ এলাকা সহ, আমরা সর্বোত্তম কর্মক্ষমতার জন্য প্রয়োজনীয় প্লেটের মোট সংখ্যা কমাতে সক্ষম।আমাদের প্লেট প্যাটার্নগুলি প্রতিটি অ্যাপ্লিকেশনের জন্য সূক্ষ্ম-টিউন করা হয়েছে এবং তাপ স্থানান্তরের জন্য সর্বোত্তম সম্ভাব্য শর্তগুলি প্রদান করে৷ M&C সমাধানগুলি আপনাকে আপনার দক্ষতা ডায়াল করতে এবং আপনার শক্তি খরচ কমাতে দেয়৷
M&C প্লেট হিট এক্সচেঞ্জার পরিষেবা এবং রক্ষণাবেক্ষণ
সম্পূর্ণ রক্ষণাবেক্ষণ সমর্থন থেকে অ্যাডহক সার্ভিসিং পর্যন্ত একটি কাস্টমাইজড প্রোগ্রামের সাথে সমস্যা হওয়ার আগে আমরা আপনাকে সমস্যাগুলি এড়াতে সাহায্য করতে পারি।পারফরম্যান্স ডায়াগনস্টিকস, প্লেট চেনিং এবং পরিদর্শন, দ্রুত প্রতিস্থাপনের সাথে ত্রুটি পরীক্ষা করা এবং প্রয়োজন অনুসারে মেরামত করার জন্য আমরা আপনার সাথে সবচেয়ে উপযুক্ত সময়সূচী তৈরি করব।
আমাদের দক্ষ প্রযুক্তিবিদরা দ্রুত আপনার হিট এক্সচেঞ্জারগুলিকে ভেঙে ফেলবেন এবং অর্থনৈতিক, পরিবেশগত - বন্ধুত্বপূর্ণ পদ্ধতিগুলি ব্যবহার করে দক্ষতার সাথে প্রতিটি প্লেট পরিষ্কার করবেন৷আমরা আপনার ইন্সটলেশন আপ করে দেবো এবং পূর্ণ ক্ষমতায় আবার কোনো সময়ের মধ্যেই চালু করব।যেখানে সম্ভব সেখানে সিআইপি (ক্লিনিং ইন প্লেস) করার জন্য আমরা সম্পূর্ণরূপে সজ্জিত।
যদি আপনার প্লেট হিট এক্সচেঞ্জার ত্রুটিপূর্ণ বা কম-পারফর্মিং হয়, আমাদের মেরামত পরিষেবাগুলি তাত্ক্ষণিকভাবে আপনার ইনস্টলেশনকে কার্যকারিতায় পুনরুদ্ধার করবে।আমরা ত্রুটিপূর্ণ বা জীর্ণ গ্যাসকেট, সেইসাথে ক্ষতিগ্রস্থ বা ফাঁস হওয়া প্লেটগুলিকে মূল বা উচ্চ-মানের প্রতিস্থাপনের সাথে প্রতিস্থাপন করি যা আপনার ইনস্টলেশনের বৈশিষ্ট্যগুলির সাথে পুরোপুরি মেলে।
ইনস্টলেশনটি অপ্টিমাইজ করা যায় কিনা তা নির্ধারণ করতে আমরা আপনার বর্তমান সেটআপ বিশ্লেষণ করতে পারি, উদাহরণস্বরূপ হিট এক্সচেঞ্জারে প্লেটের সংখ্যা বাড়িয়ে।এটি আপনার সমগ্র সিস্টেমের জন্য একটি আপগ্রেড, কারণ আরও দক্ষ হিট এক্সচেঞ্জারগুলি শক্তি খরচ কমিয়ে সামগ্রিক কর্মক্ষমতা উন্নত করে৷
আপনার প্রয়োজন যাই হোক না কেন, আমাদের ডেডিকেটেড সার্ভিস টিম সাহায্যের জন্য পাশে আছে।
মান নিয়ন্ত্রণ
আমাদের মান নিয়ন্ত্রণ পরিদর্শকরা ত্রুটিগুলির জন্য প্লেটগুলিকে সাবধানতার সাথে পরীক্ষা করে।আমরা প্লেটের সম্ভাব্য ফুটো আবিষ্কার করতে রঞ্জক পরীক্ষা পরিচালনা করি এবং অ্যামোনিয়া ভিত্তিক প্লেট হিট এক্সচেঞ্জারগুলির জন্য গ্যাস পরীক্ষা করি।
দীর্ঘ জীবনকাল সহ একটি টেকসই সমাধান নিশ্চিত করতে প্রতিটি প্লেট অবশ্যই আমাদের গ্রাহকদের কাছে পাঠানোর আগে আমাদের কঠোর মানের চাহিদা পূরণ করতে হবে।
আমরা সাইটে ডায়াগনস্টিক সঞ্চালন করতে সক্ষম.যদি আমরা আপনার বর্তমান ইনস্টলেশনে ফাঁস হওয়া প্লেটগুলি উন্মোচন করি, আমরা সেগুলিকে উচ্চ-পারফরম্যান্স প্লেট দিয়ে প্রতিস্থাপন করতে পারি যা আপনার সিস্টেমের নির্ভরযোগ্যতা এবং দক্ষতা বাড়ায়।
PHE সমস্যা সমাধান
আপনার প্লেট টাইপ হিট এক্সচেঞ্জারের সাথে আপনার সমস্যা থাকলে, বেশিরভাগ ক্ষেত্রে এটি আপনার নিজের কর্মীদের দ্বারা সমাধান করা যেতে পারে।অনুগ্রহ করে নীচে সম্ভাব্য সমস্যার সংক্ষিপ্তসারের পাশাপাশি সম্ভাব্য কারণ ও সমাধান খুঁজুন।
আপনার প্লেট টাইপ হিট এক্সচেঞ্জারের ক্রমাগত সঠিকভাবে কাজ করার শর্ত হল নাম প্লেটে উল্লিখিত চাপ এবং তাপমাত্রার জন্য অনুমোদিত মানগুলির সাথে কঠোরভাবে মেনে চলা।
এই মানগুলিকে অতিক্রম করলে, এমনকি একটি স্বল্প-স্থায়ী চাপের শিখর হিসাবে ইউনিটের ক্ষতি হবে এবং সমস্যার কারণ হবে।
ব্যয়বহুল মেরামত এড়াতে, আমরা আপনাকে সঠিকভাবে প্রশিক্ষিত কর্মীদের দ্বারা ইনস্টলেশন কাজ এবং রক্ষণাবেক্ষণ করার পরামর্শ দিই।এছাড়াও আপনি আমাদের সাথে যোগাযোগ করতে পারেন.
| সমস্যা |
সম্ভাব্য কারণ |
সম্ভাব্য সমাধান |
| ফুটো |
সংযোগ এ |
- রাবার লাইনারগুলি পরীক্ষা করুন (যদি লাগানো থাকে)
- ফ্ল্যাঞ্জ গ্যাসকেট পরীক্ষা করুন (যদি লাগানো থাকে)
- ও-রিং পরীক্ষা করুন
- টেনশন-মুক্ত পাইপ ফিট করুন
|
| প্রাথমিক এবং মাধ্যমিক সার্কিটের মিশ্রণ |
- ছিদ্র এবং/অথবা ফাটল জন্য প্লেট পরীক্ষা করুন
|
| প্লেট প্যাকেজে |
- সমাবেশ চেক করুন
- গ্যাসকেটের অবস্থা পরীক্ষা করুন
- গ্যাসকেটের সঠিক অবস্থান পরীক্ষা করুন
|
| অপারেটিং শর্তাবলী স্পেসিফিকেশন থেকে বিচ্যুত হয় |
- অপারেটিং শর্ত সামঞ্জস্য করুন
|
| অপর্যাপ্ত ক্ষমতা |
সিস্টেমে বাতাস |
- পাইপ সিস্টেম ডি-এয়ারেট করুন
- সম্ভাব্য বায়ু ফাঁদ জন্য পাইপ কাজ পরীক্ষা করুন
|
| অপারেটিং শর্ত স্পেসিফিকেশন থেকে বিচ্যুত হয় |
- অপারেটিং শর্ত সামঞ্জস্য করুন
|
| হিট এক্সচেঞ্জারটি নোংরা |
- হিট এক্সচেঞ্জার পরিষ্কার করুন
|
| সংযোগগুলি বিনিময় করা হয়েছে |
|
| খুব উচ্চ চাপ ড্রপ |
নকশা প্রবাহ বড় প্রবাহ |
|
| প্লেটে থাকা চ্যানেলগুলি ব্লক করা হয়েছে৷ |
|
| ভুল পরিমাপ |
|
| নকশা থেকে মাঝারি deviating |
- উদাহরণস্বরূপ অ্যান্টি-ফ্রিজ যোগ করলে চাপ কমে যাবে
|
| সিস্টেমে বাতাস |
- পাইপ সিস্টেম ডি-এয়ারেট করুন
- সম্ভাব্য বায়ু ফাঁদ জন্য পাইপ কাজ পরীক্ষা করুন
|
প্লেট হিট এক্সচেঞ্জার ছবি
M&C তাপ যন্ত্রাংশ কোম্পানি প্রোফাইল
এম অ্যান্ড সি হিট পার্টস কোং, লিমিটেড উক্সি, জিয়াংসুতে প্রতিষ্ঠিত।M&C উচ্চ মানের তাপ স্থানান্তর সরঞ্জাম ডিজাইন এবং উত্পাদন বিশেষ.পণ্যের পরিসরের মধ্যে রয়েছে প্লেট এবং গ্যাসকেট, প্লেট হিট এক্সচেঞ্জার, গ্যাসকেটেড হিট এক্সচেঞ্জার এবং ব্রেজড হিট এক্সচেঞ্জার।এইভাবে, বিশ্বব্যাপী কয়েকটি প্রযোজকের মধ্যে একজন হিসাবে, M&C বিভিন্ন শিল্প এবং কার্যত সমস্ত অ্যাপ্লিকেশনের জন্য সর্বোত্তম থার্মোডাইনামিক ডিজাইন সহ সমাধান সরবরাহ করে।
M&C আপনাকে আপনার পছন্দের জন্য ওয়ান-স্টপ আনুষাঙ্গিক পরিষেবা, একাধিক-ব্র্যান্ড এবং একাধিক মডেলের বিকল্প সরবরাহ করে।আমরা প্লেট হিট এক্সচেঞ্জারের আপনার সমস্ত প্রয়োজনীয়তা পূরণ করব এবং আমাদের সমৃদ্ধ স্টোরেজ এবং দ্রুত প্রতিক্রিয়ার মাধ্যমে আপনার মেশিনকে অবিচ্ছিন্নভাবে চালিয়ে যাব।
অধিকন্তু, পণ্যটি ভাল অবস্থায় প্রাপ্ত না হওয়া পর্যন্ত উপাদান ক্রয় থেকে সমাপ্ত পণ্য প্যাকেজ পর্যন্ত আমাদের একটি কঠোর মান নিয়ন্ত্রণ এবং বিক্রয়োত্তর পরিষেবা ব্যবস্থা রয়েছে।আমাদের পণ্যগুলি সারা বিশ্বে বিভিন্ন ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়েছে।
M&C প্লেট হিট এক্সচেঞ্জার প্লেট এবং gaskets অন্যান্য মডেল সুপারিশ
Sondex/Danfoss - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19 ইত্যাদি;
APV/SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN এবং TR9;
ট্রান্টার/সুইপ - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145 এবং আরও অনেক কিছু;
API/Schmidt - Sigma 7, Sigma 9, Sigma 13, Sigma 26, Sigma 27, Sigma 36, Sigma 66, Sigma 106, Sigma 229, Sigma Star 45, Sigma Star 90 এবং আরও কিছু;
Vicarb - V4, V13, V20, V28, V45, V60, V100, V110, V130 এবং তাই;
হিসাকা - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995 ইত্যাদি;
GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, NT250M, NT250L এবং আরও অনেক কিছু;
ফাঙ্কে - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120 এবং তাই;
থার্মোওয়েভ - TL200SS/PP, TL250SS/PP, TL400SS/PP।TL650SS/PP এবং তাই;
DHP - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M এবং আরও অনেক কিছু;
LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233 এবং তাই;
