DN32 সংযোগ S4 S4A Sondex প্লেট হিট এক্সচেঞ্জার স্টিল AISI 304 ফ্রেম মিল্ক বিয়ারের জন্য

দুধ/বিয়ার কোম্পানির জন্য স্টেইনলেস স্টিল AISI 304 ম্যাটেরিয়াল ফ্রেম সহ DN32 সংযোগের আকার S4/S4A Sondex প্লেট হিট এক্সচেঞ্জার

S4/S4A প্লেট হিট এক্সচেঞ্জার নির্মাণ




টাইপ S4A এবং S8A প্লেটের দৈর্ঘ্য 0.75m (2.5 ft) পর্যন্ত এবং একটি "দীর্ঘ" তাপীয় প্যাটার্ন একটি একক পাস সমাধানে 6 m³/h (26 gpm) পর্যন্ত অনেক শুল্ক কভার করবে, যার অর্থ হল সমস্ত সংযোগ মাথার দিকে, এটি সহজ পাইপ- এবং পরিষেবার কাজ নিশ্চিত করবে এবং পরিষেবার জন্য এক্সচেঞ্জারটি ভেঙে দিয়ে, কোনও পাইপ অপসারণের প্রয়োজন নেই।



এই প্লেট পরিসরটি 3.000 l/h পর্যন্ত একটি ছোট আকারের পাস্তুরাইজেশনের জন্য ডিজাইন করা হয়েছে (পণ্যের ধরন এবং তাপমাত্রার প্রোফাইলের উপর নির্ভর করে) এবং একটি মৃদু এবং নরম পণ্য চিকিত্সা নিশ্চিত করে৷



তাপ স্থানান্তর পাওয়া যায়, যখন উষ্ণ মাধ্যমটি চ্যানেলগুলির মধ্যে পাতলা, শক্তিশালী প্রবাহ প্লেটের মাধ্যমে শক্তি স্থানান্তর করে এবং দুটি মাধ্যমকে মিশ্রিত না করেই এটিকে ঠান্ডা বিরোধী মাধ্যমে সরবরাহ করে।কাউন্টার-কারেন্ট প্রবাহ সর্বোত্তম দক্ষতা তৈরি করে।প্লেট- এবং খাঁড়ি নকশা সমস্ত "প্রবাহ" পৃষ্ঠের কার্যকর, সহজ সিআইপি (স্থানে পরিষ্কার করার) অনুমতি দেয়।

S4/S4A মডেল প্লেট হিট এক্সচেঞ্জার স্পেসিফিকেশন


ভূপৃষ্ঠের	0.04㎡
প্লেট থিটা কোণ	অনুভূমিক 130° অনুভূমিক 130°
সংযোগ ব্যাস	28 মিমি
প্লেট ঢেউতোলা বেধ	2.35 মিমি
প্লেট কেন্দ্রের দৈর্ঘ্য* প্রস্থ	381*70 মিমি
প্লেট আকৃতির দৈর্ঘ্য*প্রস্থ	449*140 মিমি

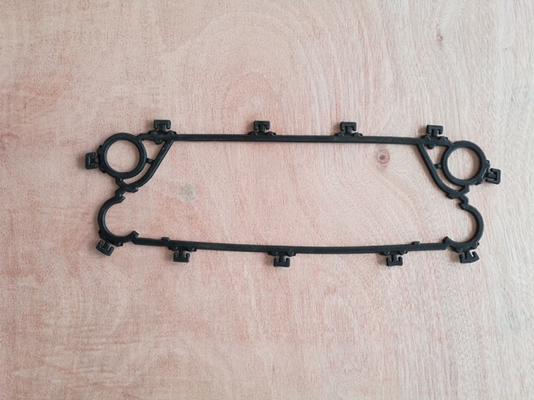

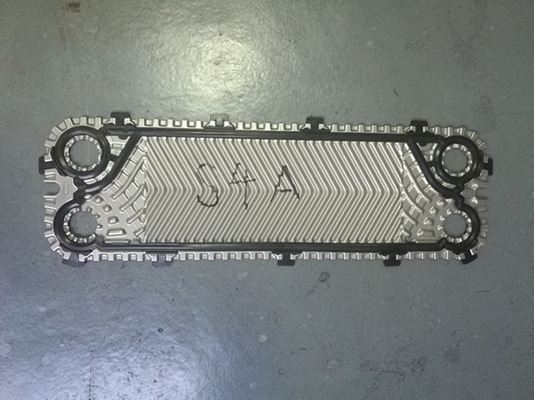

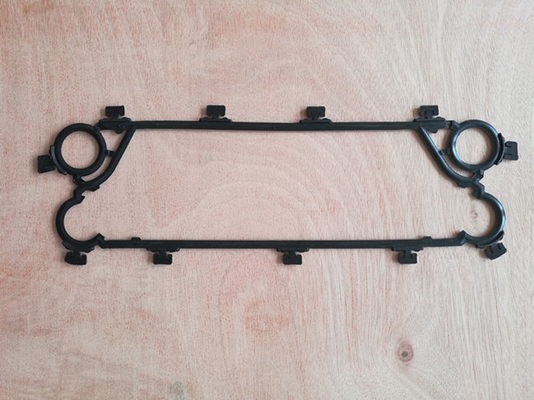

S4/S4Aপ্লেট হিট এক্সচেঞ্জার গ্যাসকেট এবং প্লেটের ছবি





S4/S4A ফ্রেম



প্লেটের সংখ্যা	L(ফ্রেমের দৈর্ঘ্য)(মিমি)	W(মিমি)	H(মিমি)	ওজন সর্বোচ্চ, খালি (কেজি)	সংযোগ টাইপ
S4A IG16
7-34	270	200(7.87")	473(18.62")	44	1.25" থ্রেডেড পাইপ 1" ডেইরি ইউনিয়ন
35-45	320			47
46-68	420			56
69-90	520			63
S4A IS16
7-21	434	200(7.87")	621(24.45")	46	1.25" থ্রেডেড পাইপ 1" ডেইরি ইউনিয়ন
22-32	634			49
33-55	1034			58
56-78	1334			65



S4/S4A প্লেট হিট এক্সচেঞ্জার প্রযুক্তিগত ডেটা



টাইপ		S1	S4A	S6A	S8A
সর্বোচ্চকাজের চাপ	পিএন (বার)	10.16
সর্বোচ্চঅপারেটিং তাপমাত্রা	°সে	180 পর্যন্ত
মিন.অপারেটিং তাপমাত্রা		-10
প্রবাহ মাঝারি		জল এবং বিভিন্ন তরল, বাষ্প
ভলিউম/চ্যানেল	আমি	0.09	0.17	0.13	0.21
সংযোগের আকার		DN32/1.25"
সংযোগ টাইপ		স্টেইনলেস স্টিল বা টাইটানিয়ামে 1.25" পাইপ বা থ্রেডেড পাইপ (অন্যান্য উপকরণগুলি অনুরোধে উপলব্ধ) DN 25/1" ডেইরি ইউনিয়ন (শুধুমাত্র খাদ্য/স্যানিটারি শিল্প ফ্রেমের জন্য)
প্লেট উপাদান		স্টেইনলেস স্টিল EN 1.4404(AISI 316L), EN 1.4301(AISI 304), SMO254, Hastelloy C276, টাইটানিয়াম GR.1 অনুরোধে উপলব্ধ অন্যান্য উপকরণ
প্লেটের বেধ	মিমি	0.5 অনুরোধে উপলব্ধ অন্যান্য উপকরণ
গ্যাসকেট উপাদান		এনবিআর, ইপিডিএম, এফকেএম অনুরোধে উপলব্ধ অন্যান্য উপকরণ
গাসকেট সংযুক্তি প্রকার		সন্ডার লক
সংযোগ লাইনার		রাবার এনবিআর, ইপিডিএম, এফকেএম স্টেইনলেস স্টীল EN 1.4404(AISI 316L), EN 1.4301(AISI 304), SMO254, Hastelloy C276, Titanium Gr.1
ফ্রেম		আঁকা ফ্রেম, রঙ RAL 5010 (অন্যান্য রং উপলব্ধ) স্টেইনলেস স্টীল ফ্রেম, স্যানিটারি অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে (যেমন খাদ্য এবং দুগ্ধ শিল্প)
ফ্রেম পেইন্টিং স্পেসিফিকেশন		ক্ষয় বিভাগ C2L, C4M, C5M জন্য উপলব্ধ পেন্টিং



PHE প্লেট বৈশিষ্ট্য



	বৈশিষ্ট্য	সুবিধাদি	এটার মধ্যে তোমর জন্য কি আছে!
ক	বিতরণ এলাকা	দক্ষ প্রবাহ বিতরণ	মাল-বন্টন প্রতিরোধ করে
খ	ঢেউতোলা প্লেট প্যাটার্ন-তাপ স্থানান্তর এলাকা	অশান্তি প্রচার করে, ফাউলিং কমিয়ে দেয়	চমৎকার তাপ পুনরুদ্ধারের প্রভাব রান টাইম সর্বোচ্চ করুন
গ	প্লেট লকিং সিস্টেম	"কর্ণার লক" এবং "বাবল লক" ধারণাগুলি যখন ইউনিটটি বন্ধ থাকে তখন একটি স্থিতিশীল এবং ভালভাবে সারিবদ্ধ প্লেট প্যাক নিশ্চিত করে	নিরাপদ এবং অর্থনৈতিক অপারেশন উচ্চ সেবাযোগ্যতা ন্যূনতম পরিষেবা ডাউনটাইম
ডি	ইজিক্লিপ গ্যাসকেট সিস্টেম	আপনার ফ্লিংগার ব্যবহার করে বেভেলড গ্যাসকেটের প্রান্তগুলি সহজেই জায়গায় ক্লিপ করে নিরাপদে জায়গায় থাকে এবং উচ্চ সিলিং অখণ্ডতা প্রদান করে	নির্ভরযোগ্য অপারেশন প্রতিস্থাপন করা সহজ এবং দ্রুত কোন বিশেষ সরঞ্জাম প্রয়োজন





PHE গ্যাসকেট টাইপ



অনুগ্রহ করে চেক করুন তাদের তিনটি সাধারণ মডেলের গ্যাসকেট টাইপ Sondex ব্র্যান্ডে ব্যবহৃত হয়।





PHE প্লেটের প্রকার



"গ্যাসকেট দিয়ে প্লেট শুরু করুন""গ্যাসকেট দিয়ে বাম হাতের ফ্লো প্লেট""গ্যাসকেট দিয়ে ডান হাতের ফ্লো প্লেট" গ্যাসকেট দিয়ে শেষ প্লেট"



থার্মাল লং প্লেট থার্মাল শর্ট প্লেট







• ঝুলন্ত সিস্টেম:প্লেট একটি চাঙ্গা ঝুলন্ত সিস্টেম বৈশিষ্ট্য.ঝুলন্ত সিস্টেম প্লেটগুলিকে শক্তিশালী আঁটসাঁট শক্তি সহ্য করতে সাহায্য করে, এবং ভুল-বিন্যস্তকরণ এবং কোণার ধস প্রতিরোধ করে।এটি প্লেটকে একটি কঠিন বিনিয়োগ করে, কারণ প্লেটের জীবনকাল বৃদ্ধি পায় এবং পরিষেবার সময়কাল হ্রাস পায়।
• বিতরণ এলাকা:প্লেটের বন্টন এলাকাটি স্থবির অঞ্চলগুলি প্রতিরোধ করার জন্য ডিজাইন করা হয়েছে এবং পুরো প্লেট জুড়ে মিডিয়ার সমান বিতরণ নিশ্চিত করে।উপরন্তু, বন্টন এলাকায় চাপ ড্রপ ন্যূনতম এবং পরিবর্তে তাপ সঞ্চালন এলাকায় ব্যবহার করা হয়, যার ফলে ভাল তাপ সঞ্চালন দক্ষতা হয়।
• তাপ সংক্রমণ এলাকা:একটি সর্বাধিক তাপ সংক্রমণ এলাকা সহ, আমরা সর্বোত্তম কর্মক্ষমতার জন্য প্রয়োজনীয় প্লেটের মোট সংখ্যা কমাতে সক্ষম।আমাদের প্লেট প্যাটার্নগুলি প্রতিটি অ্যাপ্লিকেশনের জন্য সূক্ষ্ম-টিউন করা হয়েছে এবং তাপ স্থানান্তরের জন্য সর্বোত্তম সম্ভাব্য শর্তগুলি প্রদান করে৷ M&C সমাধানগুলি আপনাকে আপনার দক্ষতা ডায়াল করতে এবং আপনার শক্তি খরচ কমাতে দেয়৷



M&C প্লেট হিট এক্সচেঞ্জার পরিষেবা এবং রক্ষণাবেক্ষণ



সম্পূর্ণ রক্ষণাবেক্ষণ সমর্থন থেকে অ্যাডহক সার্ভিসিং পর্যন্ত একটি কাস্টমাইজড প্রোগ্রামের সাথে সমস্যা হওয়ার আগে আমরা আপনাকে সমস্যাগুলি এড়াতে সাহায্য করতে পারি।পারফরম্যান্স ডায়াগনস্টিকস, প্লেট চেনিং এবং পরিদর্শন, দ্রুত প্রতিস্থাপনের সাথে ত্রুটি পরীক্ষা করা এবং প্রয়োজন অনুসারে মেরামত করার জন্য আমরা আপনার সাথে সবচেয়ে উপযুক্ত সময়সূচী তৈরি করব।



আমাদের দক্ষ প্রযুক্তিবিদরা দ্রুত আপনার হিট এক্সচেঞ্জারগুলিকে ভেঙে ফেলবেন এবং অর্থনৈতিক, পরিবেশগত - বন্ধুত্বপূর্ণ পদ্ধতিগুলি ব্যবহার করে দক্ষতার সাথে প্রতিটি প্লেট পরিষ্কার করবেন৷আমরা আপনার ইন্সটলেশন আপ করে দেবো এবং পূর্ণ ক্ষমতায় আবার কোনো সময়ের মধ্যেই চালু করব।যেখানে সম্ভব সেখানে সিআইপি (ক্লিনিং ইন প্লেস) করার জন্য আমরা সম্পূর্ণরূপে সজ্জিত।



যদি আপনার প্লেট হিট এক্সচেঞ্জার ত্রুটিপূর্ণ বা কম-পারফর্মিং হয়, আমাদের মেরামত পরিষেবাগুলি তাত্ক্ষণিকভাবে আপনার ইনস্টলেশনকে কার্যকারিতায় পুনরুদ্ধার করবে।আমরা ত্রুটিপূর্ণ বা জীর্ণ গ্যাসকেট, সেইসাথে ক্ষতিগ্রস্থ বা ফাঁস হওয়া প্লেটগুলিকে মূল বা উচ্চ-মানের প্রতিস্থাপনের সাথে প্রতিস্থাপন করি যা আপনার ইনস্টলেশনের বৈশিষ্ট্যগুলির সাথে পুরোপুরি মেলে।



ইনস্টলেশনটি অপ্টিমাইজ করা যায় কিনা তা নির্ধারণ করতে আমরা আপনার বর্তমান সেটআপ বিশ্লেষণ করতে পারি, উদাহরণস্বরূপ হিট এক্সচেঞ্জারে প্লেটের সংখ্যা বাড়িয়ে।এটি আপনার সমগ্র সিস্টেমের জন্য একটি আপগ্রেড, কারণ আরও দক্ষ হিট এক্সচেঞ্জারগুলি শক্তি খরচ কমিয়ে সামগ্রিক কর্মক্ষমতা উন্নত করে৷



আপনার প্রয়োজন যাই হোক না কেন, আমাদের ডেডিকেটেড সার্ভিস টিম সাহায্যের জন্য পাশে আছে।



মান নিয়ন্ত্রণ



আমাদের মান নিয়ন্ত্রণ পরিদর্শকরা ত্রুটিগুলির জন্য প্লেটগুলিকে সাবধানতার সাথে পরীক্ষা করে।আমরা প্লেটের সম্ভাব্য ফুটো আবিষ্কার করতে রঞ্জক পরীক্ষা পরিচালনা করি এবং অ্যামোনিয়া ভিত্তিক প্লেট হিট এক্সচেঞ্জারগুলির জন্য গ্যাস পরীক্ষা করি।



দীর্ঘ জীবনকাল সহ একটি টেকসই সমাধান নিশ্চিত করতে প্রতিটি প্লেট অবশ্যই আমাদের গ্রাহকদের কাছে পাঠানোর আগে আমাদের কঠোর মানের চাহিদা পূরণ করতে হবে।



আমরা সাইটে ডায়াগনস্টিক সঞ্চালন করতে সক্ষম.যদি আমরা আপনার বর্তমান ইনস্টলেশনে ফাঁস হওয়া প্লেটগুলি উন্মোচন করি, আমরা সেগুলিকে উচ্চ-পারফরম্যান্স প্লেট দিয়ে প্রতিস্থাপন করতে পারি যা আপনার সিস্টেমের নির্ভরযোগ্যতা এবং দক্ষতা বাড়ায়।





প্লেট হিট এক্সচেঞ্জার ছবি









M&C তাপ যন্ত্রাংশ কোম্পানি প্রোফাইল



এম অ্যান্ড সি হিট পার্টস কোং, লিমিটেড উক্সি, জিয়াংসুতে প্রতিষ্ঠিত।M&C উচ্চ মানের তাপ স্থানান্তর সরঞ্জাম ডিজাইন এবং উত্পাদন বিশেষ.পণ্যের পরিসরের মধ্যে রয়েছে প্লেট এবং গ্যাসকেট, প্লেট হিট এক্সচেঞ্জার, গ্যাসকেটেড হিট এক্সচেঞ্জার এবং ব্রেজড হিট এক্সচেঞ্জার।এইভাবে, বিশ্বব্যাপী কয়েকটি প্রযোজকের মধ্যে একজন হিসাবে, M&C বিভিন্ন শিল্প এবং কার্যত সমস্ত অ্যাপ্লিকেশনের জন্য সর্বোত্তম থার্মোডাইনামিক ডিজাইন সহ সমাধান সরবরাহ করে।

M&C আপনাকে আপনার পছন্দের জন্য ওয়ান-স্টপ আনুষাঙ্গিক পরিষেবা, একাধিক-ব্র্যান্ড এবং একাধিক মডেলের বিকল্প সরবরাহ করে।আমরা প্লেট হিট এক্সচেঞ্জারের আপনার সমস্ত প্রয়োজনীয়তা পূরণ করব এবং আমাদের সমৃদ্ধ স্টোরেজ এবং দ্রুত প্রতিক্রিয়ার মাধ্যমে আপনার মেশিনকে অবিচ্ছিন্নভাবে চালিয়ে যাব।

অধিকন্তু, পণ্যটি ভাল অবস্থায় প্রাপ্ত না হওয়া পর্যন্ত উপাদান ক্রয় থেকে সমাপ্ত পণ্য প্যাকেজ পর্যন্ত আমাদের একটি কঠোর মান নিয়ন্ত্রণ এবং বিক্রয়োত্তর পরিষেবা ব্যবস্থা রয়েছে।আমাদের পণ্যগুলি সারা বিশ্বে বিভিন্ন ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়েছে।







M&C প্লেট হিট এক্সচেঞ্জার প্লেট এবং gaskets অন্যান্য মডেল সুপারিশ



Sondex/Danfoss - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19 ইত্যাদি;

APV/SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN এবং TR9;

ট্রান্টার/সুইপ - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145 এবং আরও অনেক কিছু;

API/Schmidt - Sigma 7, Sigma 9, Sigma 13, Sigma 26, Sigma 27, Sigma 36, ​​Sigma 66, Sigma 106, Sigma 229, Sigma Star 45, Sigma Star 90 এবং আরও কিছু;

Vicarb - V4, V13, V20, V28, V45, V60, V100, V110, V130 এবং তাই;

হিসাকা - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995 ইত্যাদি;

GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, ​​NT250M, NT250L এবং আরও অনেক কিছু;

ফাঙ্কে - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120 এবং তাই;

থার্মোওয়েভ - TL200SS/PP, TL250SS/PP, TL400SS/PP।TL650SS/PP এবং তাই;

DHP - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M এবং আরও অনেক কিছু;

LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233 এবং তাই;



M&C প্লেট হিট এক্সচেঞ্জার পণ্য সরবরাহের জন্য প্রস্তুত
