কেলভিয়ন প্লেট কুলার NT50X টাইটানিয়াম 0.5 মিমি পিএইচই প্লেট এনবিআর গ্যাসকেট সহ

কেলভিয়ন প্লেট কুলার NT50X টাইটানিয়াম 0.5 মিমি পিএইচই প্লেট এনবিআর গ্যাসকেট সহ



প্লেট তাপ এক্সচেঞ্জার ভূমিকা



না.	উপাদান	না.	উপাদান
1	শীর্ষ মরীচি	6	HE প্লেট
2	পাইপিং সংযোগ	7	নীচের গাইড মরীচি
3	নির্দিষ্ট প্লেট	8	HE প্লেট গ্যাসকেট
4	কলাম	9	টেনশনিং বোল্টের উপর বাদাম
5	আলগা প্লেট	10	টেনশনিং বোল্ট



প্রবাহ খোলার সাথে ধারাবাহিকভাবে সাজানো প্রোফাইলযুক্ত HE প্লেটগুলি PHE এর ভিতরে প্রবাহের ফাঁকগুলির একটি প্যাক তৈরি করে।প্রবাহ মিডিয়া বিভিন্ন দিকে তাপ বিনিময় জড়িত প্রতিটি অন্য প্রবাহ ফাঁক মাধ্যমে প্রবাহ.



একক-পাস বা মাল্টি-পাস PHE



একক-পাস PHE সাধারণত ব্যবহার করা হয়।একটি একক-পাস PHE-তে, সমস্ত আগত এবং বহির্গামী পাইপগুলি নির্দিষ্ট প্লেটের সাথে সংযুক্ত থাকে, অর্থাৎ একই দিকে।





একটি একক-পাস PHE এ ফ্লো মিডিয়ার পথ



ফ্লো মিডিয়ার মধ্যে তাপমাত্রার ছোট পার্থক্য মাল্টি-পাস PHE এর জন্য কল করতে পারে।এই ক্ষেত্রে, সংযোগকারী পাইপ স্থির এবং আলগা প্লেটের উপর, অর্থাৎ উভয় পাশে।



একটি মাল্টি-পাস PHE এ ফ্লো মিডিয়ার পথ

NT50X মডেল প্লেট হিট এক্সচেঞ্জার স্পেসিফিকেশন


ভূপৃষ্ঠের	0.26㎡
প্লেট থিটা কোণ	129° 127°
সংযোগ ব্যাস	56 মিমি
প্লেট ঢেউতোলা বেধ	2.8 মিমি
প্লেট কেন্দ্রের দৈর্ঘ্য* প্রস্থ	1115*130 মিমি
প্লেট আকৃতির দৈর্ঘ্য*প্রস্থ	1236*246 মিমি



NT50X প্লেট হিট এক্সচেঞ্জার প্রযুক্তিগত তথ্য





মডেল	সংযোগের আকার	আবছা।ক	ডিম.বি	Dim.C
NT50T	2" নামমাত্র (DN50)	12.7" (323 মিমি)	26.6" (675 মিমি)	44" পর্যন্ত (1120 মিমি)
NT50M			40.4" (1025 মিমি)
NT50X			54.9" (1395 মিমি)



তাপ স্থানান্তর প্লেট	316L স্টেইনলেস, 304 স্টেইনলেস, টাইটানিয়াম, Hastelloy, 904L, SMO254 এবং অন্যান্য অনুরোধে
গ্যাসকেট	অনুরোধে এনবিআর, ইপিডিএম, ভিটন এবং অন্যান্য
চাপ চাকতি	অনুরোধে কার্বন ইস্পাত, স্টেইনলেস স্টীল এবং অন্যান্য
পোর্ট সংযোগ	আনলাইনযুক্ত, ধাতব রেখাযুক্ত (স্টেইনলেস, টাইটানিয়াম এবং অন্যান্য অনুরোধে), ঝালাই করা ঘাড়ের ফ্ল্যাঞ্জ, থ্রেডেড স্তনবৃন্ত এবং অনুরোধে অন্যান্য
সর্বোচ্চ নকশা চাপ	সর্বাধিক নকশা চাপ 300 psig (21 বার)।আবেদনের উপর নির্ভর করে।
ডিজাইনের সর্বোচ্চ তাপমাত্রা	সর্বোচ্চ আদর্শ নকশা তাপমাত্রা 330 °F (170 °C)। অনুরোধে উচ্চ তাপমাত্রা পাওয়া যায়।
আনুমানিক সর্বোচ্চ তরল প্রবাহ হার	NT50:175 gpm (40 m³/ঘন্টা) NT100: 830 gpm (190 m³/ঘন্টা) NT150:1540 gpm (350 m³/ঘন্টা) NT250:3960 gpm (900 m³/ঘন্টা) NT350:8380 gpm (1900 m³/ঘন্টা) NT500:20,000 gpm (4000 m³/ঘন্টা)



HE প্লেট প্যাকটিতে যুক্ত HE প্লেট গ্যাসকেট সহ পৃথক এমবসড HE প্লেট থাকে।
HE প্লেট গ্যাসকেটগুলি প্রবাহ মিডিয়াকে একে অপরের দিকে এবং পরিবেশের দিকে সিল করে।
HE প্লেটের সংখ্যা এবং বিন্যাস অর্ডারে উল্লেখিত প্রয়োজনীয়তার উপর নির্ভর করে।





না.	উপাদান	না.	উপাদান
11	WT প্লেট প্রোফাইল	13	ফুটো স্থান
12	HE প্লেট গ্যাসকেট	14	বৃত্তাকার gasket বিভাগ

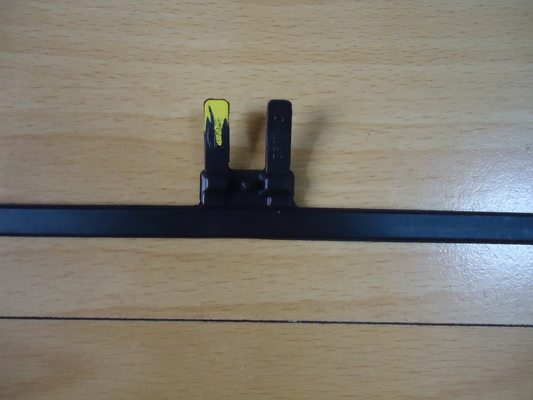

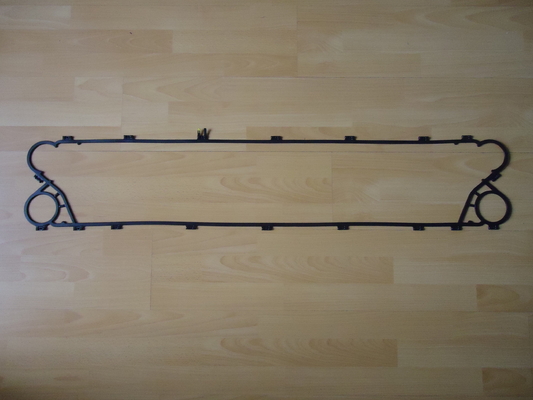

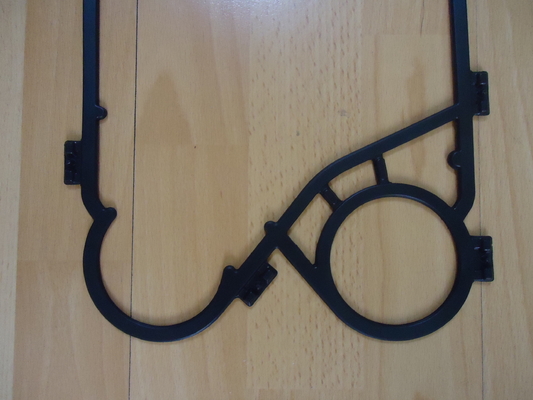

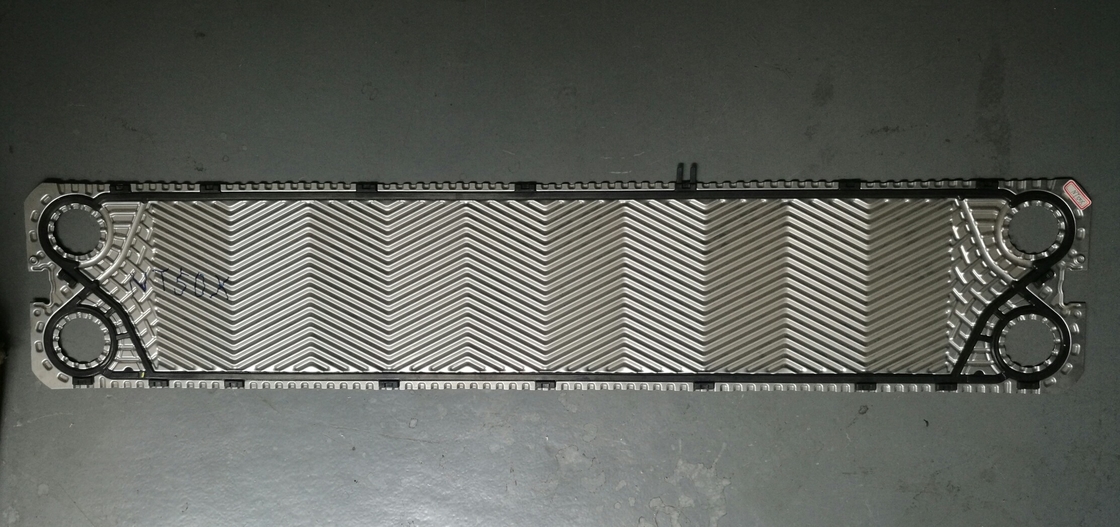

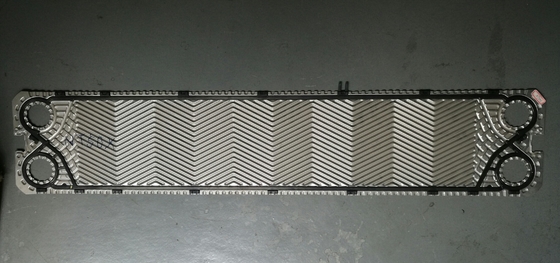

NT50X প্লেট হিট এক্সচেঞ্জার গ্যাসকেট এবং প্লেটের ছবি









NT50X প্লেট হিট এক্সচেঞ্জার অ্যাপ্লিকেশন এবং সুবিধা



আবেদন:



M&C হিট পার্টস প্রোডাক্ট গ্রুপের সাথে, NT সিরিজটি একাধিক অ্যাপ্লিকেশনের জন্য একটি গ্যাসকেটেড প্লেট হিট এক্সচেঞ্জার।বিভিন্ন ধরণের উপকরণ যা তরল, তাপমাত্রা এবং চাপের বিস্তৃত পরিসর জুড়ে কাজ করে।এই তরল থেকে তরল অ্যাপ্লিকেশনের জন্য উপযুক্ত:



এইচভিএসি	রাসায়নিক	চিনি	সামুদ্রিক
খাদ্য	নবায়নযোগ্য শক্তি	শক্তি



সুবিধা:



বহুমুখিতা-

• সঠিক নকশা, একটি "যথেষ্ট ভাল" নকশা নয়।আপনার প্রয়োজন যাই হোক না কেন, একটি নিখুঁত নির্বাচন নিশ্চিত করতে বিভিন্ন ধরণের উপকরণ, আকার এবং প্লেট কনফিগারেশনগুলি পরিশীলিত নির্বাচন সফ্টওয়্যারের সাথে একত্রিত হয়।
• কমপ্যাক্ট ফুটপ্রিন্ট আপনাকে এমন জায়গায় ব্যবহার করতে দেয় যেগুলি আপনি শেল এবং টিউব হিট এক্সচেঞ্জারের সাথে স্বপ্নেও ভাববেন না।

কম খরচে উচ্চ কর্মক্ষমতা -

• অপটিওয়েভ প্লেট ঢেউগুলি সমগ্র প্লেটের প্রস্থ জুড়ে সমানভাবে তরল বিতরণ করে, তাপ স্থানান্তর সর্বাধিক করে এবং প্রয়োজনীয় প্লেটের সংখ্যা (এবং খরচ) কমিয়ে দেয়।

সুবিধাজনক রক্ষণাবেক্ষণ-

• PosLoc প্লেট লিড-ইনগুলি পুনরায় ইনস্টল করার সময় প্লেট প্যাককে স্ব-সারিবদ্ধ করে তোলে।
• ইকোলোক টুলস-মুক্ত গ্যাসকেটগুলি গ্যাসকেট প্রতিস্থাপনকে স্ন্যাপ করে তোলে।
• পৃথক প্লেট মানে কোন ভারী উত্তোলন সরঞ্জাম প্রয়োজন নেই.দ্রুত আরো দক্ষ রক্ষণাবেক্ষণ, কম ডাউন সময় সহ।

দীর্ঘ সেবা জীবন-

• যত্নশীল ঢেউয়ের নকশা উচ্চ অশান্তি এবং সঠিক তরল বিতরণের আদর্শ ভারসাম্য প্রদান করে, যা নিখুঁত মিডিয়া থেকে কম ফাউলিং হ্রাস করে।

প্লেট হিট এক্সচেঞ্জার লিক অবস্থা এবং সমাধান





যখন HE প্লেট প্যাকটি টেনশনিং ডাইমেনশনে এক মিনিটের কম টান হয়, তখন HE প্লেটগুলি ক্ষতিগ্রস্ত হয়।PHE ফুটো হয়ে যেতে পারে এবং ফ্লো মিডিয়া পালাতে পারে।

• টেনশনের মাত্রা এক মিনিটের চেয়ে কম টেনশন করবেন না।
• নিশ্চিত করুন যে HE প্লেট প্যাকের টেনশনিং ডাইমেনশন a সর্বদা অনুমোদিত মানের সীমার মধ্যে একটি মিনিট।≤ a ≤ একটি সর্বোচ্চ।

ফাঁসের কারণে পরিবেশের ক্ষতি

• পরিবেশগতভাবে বিপজ্জনক মিডিয়া ব্যবহার করার সময়, নিশ্চিত করুন যে এগুলি PHE লিকের ক্ষেত্রে (যেমন ট্রে এবং সাকশন সরঞ্জাম সংগ্রহ) নির্ভরযোগ্যভাবে সংগ্রহ করা যেতে পারে এবং পরিবেশকে দূষিত করতে পারে না

আকস্মিক চাপ বৃদ্ধি (তরল হাতুড়ি) বা আকস্মিক চাপ হ্রাস (গহ্বর হাতুড়ি) দ্বারা PHE এর ক্ষতি



একটি প্রবাহ মাধ্যমের প্রবাহ বেগ পরিবর্তিত হলে, একটি তরল হাতুড়ি বা একটি cavitation হাতুড়ি ঘটতে পারে।এটি PHE এর ক্ষতি করতে পারে এবং ফ্লো মিডিয়া এড়িয়ে যেতে পারে।

• PHE এর সাথে সংযুক্ত পাইপিংয়ের ভালভগুলিকে ধীরে ধীরে খুলুন বা বন্ধ করুন৷
• উপযুক্ত প্রক্রিয়া নিয়ন্ত্রণের মাধ্যমে গ্যাসের আকস্মিক ঘনীভবন এড়িয়ে চলুন।

ফ্লো মিডিয়া হিমায়িত হওয়ার কারণে PHE এর ক্ষতি

• নিশ্চিত করুন যে সমস্ত সেট-আপ এবং অপারেটিং অবস্থার অধীনে, তাপমাত্রা কখনই ব্যবহৃত ফ্লো মিডিয়ার হিমায়িত তাপমাত্রার নিচে না পড়ে।

মাল্টি-স্টেজ পিএইচইকে অপারেশনের মধ্যে এবং বাইরে রাখার সময় লিক হয়



মাল্টি-স্টেজ পিএইচইগুলিকে অপারেশনের মধ্যে এবং বাইরে রাখার সময় এবং সমস্ত বিভাগকে সমানভাবে চাপ দিতে বা উপশম করতে ব্যর্থ হলে, পৃথক বিভাগে উত্তেজনার মাত্রা অতিক্রম করা যেতে পারে।এটি লিক তৈরি করতে পারে।

• নিশ্চিত করুন যে মাল্টি-স্টেজ পিএইচইগুলিকে অপারেশনের মধ্যে এবং বাইরে রাখার সময়, সমস্ত বিভাগকে সমানভাবে চাপ বা উপশম করতে হবে।

প্লেট হিট এক্সচেঞ্জার ছবি





M&C তাপ যন্ত্রাংশ কোম্পানি প্রোফাইল



এম অ্যান্ড সি হিট পার্টস কোং, লিমিটেড উক্সি, জিয়াংসুতে প্রতিষ্ঠিত।M&C উচ্চ মানের তাপ স্থানান্তর সরঞ্জাম ডিজাইন এবং উত্পাদন বিশেষ.পণ্যের পরিসরের মধ্যে রয়েছে প্লেট এবং গ্যাসকেট, প্লেট হিট এক্সচেঞ্জার, গ্যাসকেটেড হিট এক্সচেঞ্জার এবং ব্রেজড হিট এক্সচেঞ্জার।এইভাবে, বিশ্বব্যাপী কয়েকটি প্রযোজকের মধ্যে একজন হিসাবে, M&C বিভিন্ন শিল্প এবং কার্যত সমস্ত অ্যাপ্লিকেশনের জন্য সর্বোত্তম থার্মোডাইনামিক ডিজাইন সহ সমাধান সরবরাহ করে।

M&C আপনাকে আপনার পছন্দের জন্য ওয়ান-স্টপ আনুষাঙ্গিক পরিষেবা, একাধিক-ব্র্যান্ড এবং একাধিক মডেলের বিকল্প সরবরাহ করে।আমরা প্লেট হিট এক্সচেঞ্জারের আপনার সমস্ত প্রয়োজনীয়তা পূরণ করব এবং আমাদের সমৃদ্ধ স্টোরেজ এবং দ্রুত প্রতিক্রিয়ার মাধ্যমে আপনার মেশিনটি অবিচ্ছিন্নভাবে চলমান রাখব।

অধিকন্তু, পণ্যটি ভাল অবস্থায় প্রাপ্ত না হওয়া পর্যন্ত উপাদান ক্রয় থেকে সমাপ্ত পণ্য প্যাকেজ পর্যন্ত আমাদের একটি কঠোর মান নিয়ন্ত্রণ এবং বিক্রয়োত্তর পরিষেবা ব্যবস্থা রয়েছে।আমাদের পণ্যগুলি সারা বিশ্বে বিভিন্ন ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়েছে।







M&C প্লেট হিট এক্সচেঞ্জার প্লেট এবং gaskets অন্যান্য মডেল সুপারিশ



Sondex/Danfoss - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19 ইত্যাদি;

APV/SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN এবং TR9;

ট্রান্টার/সুইপ - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145 এবং আরও অনেক কিছু;

API/Schmidt - Sigma 7, Sigma 9, Sigma 13, Sigma 26, Sigma 27, Sigma 36, ​​Sigma 66, Sigma 106, Sigma 229, Sigma Star 45, Sigma Star 90 এবং আরও কিছু;

Vicarb - V4, V13, V20, V28, V45, V60, V100, V110, V130 এবং তাই;

হিসাকা - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995 ইত্যাদি;

GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, ​​NT250M, NT250L এবং আরও অনেক কিছু;

ফাঙ্কে - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120 এবং তাই;

থার্মোওয়েভ - TL200SS/PP, TL250SS/PP, TL400SS/PP।TL650SS/PP এবং তাই;

DHP - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M এবং আরও অনেক কিছু;

LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233 এবং তাই;



M&C প্লেট হিট এক্সচেঞ্জার পণ্য সরবরাহের জন্য প্রস্তুত
