স্যানিটারি জন্য প্রশস্ত ঢেউতোলা প্যাটার্ন APV H17 প্লেট হিট এক্সচেঞ্জার gaskets

স্যানিটারি অ্যাপ্লিকেশন এবং দায়িত্বের জন্য প্রশস্ত ঢেউয়ের প্যাটার্ন APV H17 প্লেট হিট এক্সচেঞ্জার

H17 মডেল প্লেট হিট এক্সচেঞ্জার অপারেশন এবং কনফিগারেশন

প্লেট হিট এক্সচেঞ্জারগুলি তরল গরম এবং/অথবা শীতল করার জন্য সবচেয়ে বহুমুখী এবং সাশ্রয়ী পদ্ধতিগুলির মধ্যে একটি।মূল ধারণাটি ঠান্ডা থেকে গরম তরলকে আলাদা করতে এবং তরলগুলির মধ্যে তাপ স্থানান্তর করতে একটি ঢেউতোলা তাপ স্থানান্তর প্লেট ব্যবহার করে।



প্লেটগুলির মধ্যে সীলটি একটি পেরিফেরাল গ্যাসকেট দ্বারা প্রতিষ্ঠিত হয় যা বন্দর এবং প্রবাহ অঞ্চলগুলিকে একটি ডবল বাধা দিয়ে আলাদা করে।গ্যাসকেট হয় তরলকে প্লেট চ্যানেলের নীচে প্রবাহিত করতে দেয় বা চিত্র 1-এ চিত্রিত হিসাবে সংলগ্ন প্লেট চ্যানেলে বাই-পাস করে।



প্লেট হিট এক্সচেঞ্জারগুলি বিভিন্ন কনফিগারেশনে ব্যবহার করা যেতে পারে।



একটি কনফিগারেশন হল ক্লোজড সার্কিট কুলিং, যেখানে নোংরা শীতল মাধ্যম যেমন সাগর, নদী, হ্রদ বা টাওয়ারের জলকে প্লেট হিট এক্সচেঞ্জারে বিচ্ছিন্ন করা হয় এবং প্রক্রিয়াজাত প্ল্যান্টের মাধ্যমে পরিষ্কার শোধিত জল ক্রমাগত পুনঃসঞ্চালন করা হয়।এই কনফিগারেশন, যেমন চিত্র 2 এ দেখানো হয়েছে, নোংরা শীতল তরল থেকে প্রক্রিয়া সরঞ্জাম রক্ষা করে।




H17 মডেল প্লেট হিট এক্সচেঞ্জার স্পেসিফিকেশন


ভূপৃষ্ঠের	0.17㎡
প্লেট থিটা কোণ	অনুভূমিক 120 ° উল্লম্ব 120 °
সংযোগ ব্যাস	74 মিমি
প্লেট ঢেউতোলা বেধ	3 মিমি
প্লেট কেন্দ্রের দৈর্ঘ্য* প্রস্থ	800*150 মিমি
প্লেট আকৃতির দৈর্ঘ্য*প্রস্থ	920*271 মিমি



H17 বৈশিষ্ট্য স্পেসিফিকেশন





ডিস্ট্রিবিউশন এরিয়া - ইনলেট ডিজাইন অশান্তি তৈরি করার সময় পণ্যের একটি দক্ষ বন্টন প্রদান করে, যাতে কোন মৃত দাগ না থাকে।

ঢেউতোলা প্যাটার্ন - দীর্ঘ সময় ধরে, পণ্যের পরিষ্কার উত্তরণ, কম ফাউলিং এবং অপ্টিমাইজ করা সিআইপি প্রবাহ সুরক্ষিত করার জন্য বিভিন্ন প্লেট প্যাটার্ন পাওয়া যায়। বেশিরভাগ স্যানিটারি অ্যাপ্লিকেশন এবং দায়িত্বের জন্য বিভিন্ন, বিনিময়যোগ্য প্লেট কোণ।

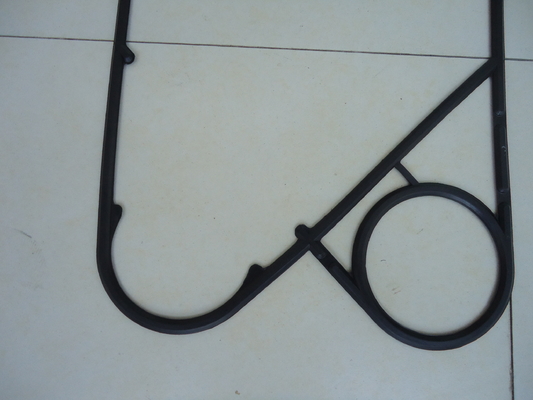

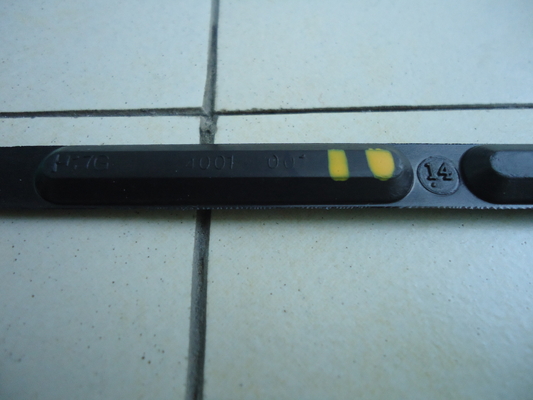

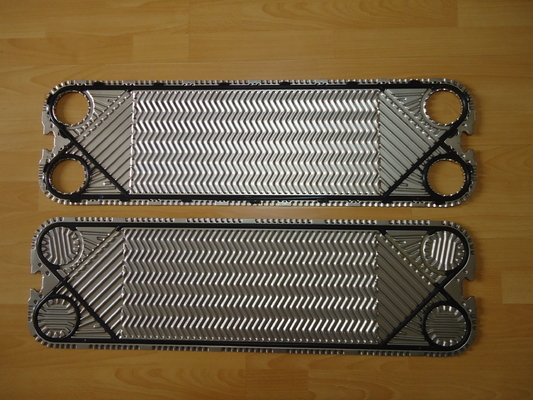

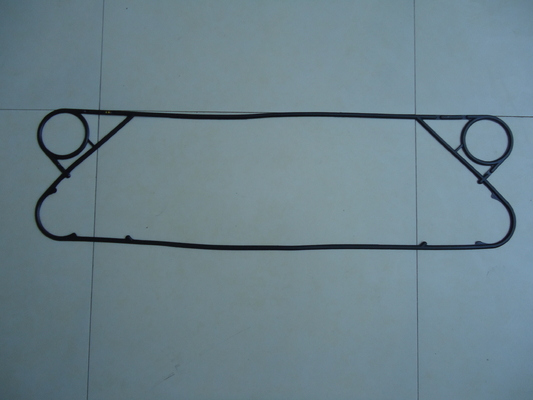

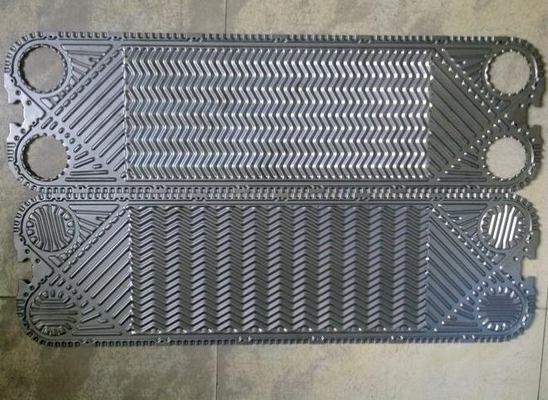

H17 প্লেট হিট এক্সচেঞ্জার গ্যাসকেট এবং প্লেটের ছবি









H17 প্লেট হিট এক্সচেঞ্জার বৈশিষ্ট্য এবং সুবিধা এবং সুবিধা



প্লেট হিট এক্সচেঞ্জারগুলি অনেকগুলি গরম এবং শীতল করার প্রক্রিয়াগুলিতে শক্তির ব্যবহারকে সর্বাধিক করার ক্ষেত্রে দক্ষতার সাথে তাপ স্থানান্তর করে এবং হ্রাস শক্তির ব্যবহার এবং পরিবেশগত প্রভাবের জন্য তাপ পুনরুদ্ধার করে একটি গুরুত্বপূর্ণ ভূমিকা পালন করে।



N35 প্লেট হিট এক্সচেঞ্জারগুলি তেল এবং গ্যাস, সামুদ্রিক, রাসায়নিক, পেট্রোকেমিক্যাল, বিদ্যুৎ উৎপাদন, সাধারণ শিল্প, HVAC অ্যাপ্লিকেশন, এবং খাদ্য ও পানীয় শিল্প সহ বিভিন্ন প্রক্রিয়া এবং অ্যাপ্লিকেশনগুলির জন্য গরম, শীতলকরণ, ঘনীভূতকরণ এবং বাষ্পীভবন শুল্কের জন্য ব্যবহৃত হয়।এক শতাব্দীর অভিজ্ঞতা এবং বিশ্বব্যাপী একটি বিশাল ইনস্টল বেস সহ, M&C হিট পার্টসগুলি প্রমাণিত ডিজাইন যা বছরের পর বছর গ্রাহকদের প্রক্রিয়াগুলির কার্যকারিতা, দক্ষতা এবং নির্ভরযোগ্যতায় একটি গুরুত্বপূর্ণ অবদান রাখে।



বৈশিষ্ট্য	সুবিধাদি	সুবিধা
ধোয়া বোর্ড প্লেট নকশা	অশান্তি প্রচার করে, ফাউলিং কমায় এবং সিআইপি প্রবাহকে অপ্টিমাইজ করে	সর্বোচ্চ রান টাইম মৃদু পণ্য চিকিত্সা
প্যারাক্লিপ গ্যাসকেট সিস্টেম	ভাল সিলিং অখণ্ডতার জন্য ইন্টারলকিং গ্যাসকেট সমর্থন	উন্নত gasket জীবন নির্ভরযোগ্য অপারেশন
সমান্তরাল প্রবাহ প্যাটার্ন	দক্ষ পণ্য বিতরণ এবং এমনকি তাপ চিকিত্সা তির্যক প্রবাহ প্লেটের তুলনায় কম ভিন্ন প্লেট বৈকল্পিক	ভাল তাপ পুনরুদ্ধার প্রভাব কম খুচরা যন্ত্রাংশ স্টক প্রয়োজন

OEM এবং ODM PHE গ্যাসকেট পরামিতি

প্লেট হিট এক্সচেঞ্জারগুলিতে ব্যবহৃত গ্যাসকেটগুলির বিভিন্ন তরল গুণাবলী এবং তাপমাত্রা / চাপের পরিস্থিতিতে স্থায়িত্ব থাকতে হবে।বিভিন্ন ধরনের অ্যাপ্লিকেশনকে সমর্থন করার জন্য M&C নিম্নলিখিত গ্যাসকেট সামগ্রী প্রস্তুত করেছে।


উপাদান	সর্বোচ্চ ব্যবহার তাপমাত্রা	কঠোরতা	অ্যাপ্লিকেশন মিডিয়া
এনবিআর	120 ℃	76±2	অ্যালকেন, অ্যালকেন এবং অন্যান্য নন-পোলার মিডিয়া, জ্বালানী তেল এবং অন্যান্য খনিজ তেল;লুব্রিকেন্ট;পশু এবং উদ্ভিজ্জ তেল;গরম জল, নোনা জল, ইত্যাদি
এনবিআর-এইচটি	140 ℃	76±2
এইচএনবিআর	150 ℃	76±2
ইপিডিএম	150 ℃	80±2	জল, বাষ্প, বায়ুমণ্ডলীয়, অ-পেট্রোলিয়াম-ভিত্তিক;কিটোন;অ্যালকোহল পোলার মিডিয়াম ইত্যাদি
এইচইপিডিএম	170 ℃	80±2
ভিটন এ	180 ℃	80±2	অ্যাসিড, ক্ষার, জৈব দ্রাবক, গরম তেল
ভিটন এ (ওআইএল)
ভিটন বি
ভিটন জি	200 ℃	80±2	শক্তিশালী অ্যাসিড, গরম তেল স্যাচুরেটেড বাষ্প গরম তেল
সিআর	-40~60℃	75±2	রেফ্রিজারেন্ট


OEM এবং ODMPHE প্লেট পরামিতি



প্লেটগুলি বিশেষভাবে বিভিন্ন প্যাটার্ন থেকে নির্বাচিত হয় যাতে প্রতিটি ইউনিটের জন্য সর্বোত্তম এলাকা এবং সাশ্রয়ী তাপ এক্সচেঞ্জার অর্জন করা যায়।এই প্লেটগুলিকে তিন প্রকার, এইচ টাইপ, এল টাইপ, মিক্স টাইপে ভাগ করা যায়।



প্লেট Corrugate



নিম্ন অনুমোদনযোগ্য চাপ ড্রপ প্রয়োজনীয় অ্যাপ্লিকেশনের জন্য নিম্ন কোণ চ্যানেল ব্যবস্থা;



অপ্টিমাইজ করা কর্মক্ষমতা অর্জনের জন্য ঐচ্ছিক ব্যবস্থার জন্য মিশ্র চ্যানেল ব্যবস্থা;



উচ্চ কোণ চ্যানেল ব্যবস্থা উচ্চ তাপ কর্মক্ষমতা এবং অনুমোদিত চাপ ড্রপ প্রয়োজনীয় অ্যাপ্লিকেশনের জন্য



স্ট্যান্ডার্ড উপকরণ



304 স্টেইনলেস স্টীল



এটি সর্বনিম্ন খরচ তাপ স্থানান্তর প্লেট উপাদান.এটির কম জারা প্রতিরোধ ক্ষমতা রয়েছে এবং এটি সাধারণত 0.5 মিমি পুরুত্বে পাওয়া যায়।এই ধরনের তাপ স্থানান্তর প্লেট সাধারণত HVAC অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়।



316 স্টেইনলেস স্টীল



এটি সবচেয়ে সাধারণ তাপ স্থানান্তর প্লেট উপাদান এবং অনেক অ্যাপ্লিকেশন ব্যবহার করা হয়.316 স্টেইনলেস স্টিলের একটি উচ্চ জারা প্রতিরোধ ক্ষমতা রয়েছে এবং এটি সাধারণত 0.5 মিমি থেকে 0.8 মিমি পর্যন্ত পুরুত্বে পাওয়া যায়।



টাইটানিয়াম



বেশিরভাগ অ্যাসিড, ক্লোরাইড, সমুদ্রের জল এবং ক্লোরিন রাসায়নিক সহ এই ধরনের রাসায়নিক আক্রমণের জন্য খুব প্রতিরোধী।টাইটানিয়ামের এই পুরুত্ব সাধারণত 0.5 মিমি থেকে 0.6 মিমি পর্যন্ত হয়।



Hastelloy C276



অন্যান্য সাধারণ নাম: Alloy C276, Hastelloy C, Inconel® C-276, Hastelloy C276.

Hastelloy C276 হল একটি নিকেল-মলিবডেনাম-ক্রোমিয়াম সুপারঅ্যালয় যা বিভিন্ন ধরনের কঠোর পরিবেশে চমৎকার জারা প্রতিরোধের জন্য টংস্টেন যুক্ত করা হয়।অ্যালয় C-276 ব্যাপকভাবে কঠোরতম পরিবেশে ব্যবহৃত হয় যেমন রাসায়নিক প্রক্রিয়াকরণ, দূষণ নিয়ন্ত্রণ, সজ্জা এবং কাগজ উত্পাদন, শিল্প ও পৌর বর্জ্য চিকিত্সা এবং অ্যাসিড প্রাকৃতিক গ্যাস পুনরুদ্ধার।বেধ 0.6 মিমি থেকে 0.8 মিমি পর্যন্ত হতে পারে।



এসএমও 254



স্যান্ডভিক 254 এসএমও হল একটি উচ্চ-খাদ অস্টেনিটিক স্টেইনলেস স্টিল যা সমুদ্রের জল এবং অন্যান্য আক্রমনাত্মক ক্লোরাইড বহনকারী মিডিয়াতে ব্যবহারের জন্য তৈরি করা হয়েছে।0.6 মিমি থেকে 0.8 মিমি পর্যন্ত বেধ পাওয়া যায়।



PHE প্লেট বৈশিষ্ট্য



	বৈশিষ্ট্য	সুবিধাদি	এটার মধ্যে তোমর জন্য কি আছে!
ক	বিতরণ এলাকা	দক্ষ প্রবাহ বিতরণ	মাল-বন্টন প্রতিরোধ করে
খ	ঢেউতোলা প্লেট প্যাটার্ন-তাপ স্থানান্তর এলাকা	অশান্তি প্রচার করে, ফাউলিং কমিয়ে দেয়	চমৎকার তাপ পুনরুদ্ধারের প্রভাব রান টাইম সর্বোচ্চ করুন
গ	প্লেট লকিং সিস্টেম	"কর্ণার লক" এবং "বাবল লক" ধারণাগুলি যখন ইউনিটটি বন্ধ থাকে তখন একটি স্থিতিশীল এবং ভালভাবে সারিবদ্ধ প্লেট প্যাক নিশ্চিত করে	নিরাপদ এবং অর্থনৈতিক অপারেশন উচ্চ সেবাযোগ্যতা ন্যূনতম পরিষেবা ডাউনটাইম
ডি	ইজিক্লিপ গ্যাসকেট সিস্টেম	আপনার ফ্লিংগার ব্যবহার করে বেভেলড গ্যাসকেটের প্রান্তগুলি সহজেই জায়গায় ক্লিপ করে নিরাপদে জায়গায় থাকে এবং উচ্চ সিলিং অখণ্ডতা প্রদান করে	নির্ভরযোগ্য অপারেশন প্রতিস্থাপন করা সহজ এবং দ্রুত কোন বিশেষ সরঞ্জাম প্রয়োজন







PHE আবেদনের ক্ষেত্র/উপলক্ষ


রাসায়নিক	কাস্টিক সোডা, সার, পেট্রোকেমিক্যাল, তেল শোধনাগার, তেল ও চর্বি, ফার্মাসিউটিক্যাল, সালফিউরিক অ্যাসিড কুলিং
খাদ্য	দুধ, বিয়ার, কোমল পানীয়, সস, ওয়াইন, স্কিড মাউন্ট করা জীবাণুমুক্ত
এইচভিএসি	শীতাতপনিয়ন্ত্রণ, শীর্ষ জল গরম
ইস্পাত এর কারখানা	ব্লাস্ট ফার্নেস, কন্টিনিউয়াস কাস্টিং, সিওজি, প্লেটিং এবং গ্যালভানাইজিং, ব্লাস্ট ফার্মেস কুলিং
ধাতু	কলাই, নিভিয়ে ফেলা, অ্যানোডাইজিং, পেইন্টিং
পাল্প এবং কাগজ	কালো মদ, সাদা লিকার, ডাইজেস্টার, হিট রিকভারি
টেক্সটাইল	সিন্থেটিক ফাইবার, স্পিনিং, ডাইং
কেন্দ্রীয় কুলিং	সমুদ্রের জল, নদীর জল, পাওয়ার স্টেশন, কো-জেনারেশন, মেরিন এবং আরও অনেক কিছু।





H17 প্লেট হিট এক্সচেঞ্জার কুলিং অ্যাপ্লিকেশন



• বাষ্প টারবাইন জন্য সীল জল
• টারবাইন লুব্রিকেটিং তেল
• স্টেটর কুলিং প্যাসেজে ব্যবহৃত উচ্চ-মানের জল
• গ্ল্যান্ড সিলিং তেল
• ট্রান্সফরমার তেল
• খরচ জ্বালানী উপাদান পুকুরের জল
• নিউট্রন শিল্ড
• শক্তি দাঁড়ানো
• সমুদ্র, নদী বা কুলিং টাওয়ার ব্যবহার করে ক্লোজড লুপ কুলিং
• চাপ জাহাজ শীতল



প্লেট হিট এক্সচেঞ্জার ছবি











M&C তাপ যন্ত্রাংশ কোম্পানি প্রোফাইল



এম অ্যান্ড সি হিট পার্টস কোং, লিমিটেড উক্সি, জিয়াংসুতে প্রতিষ্ঠিত।M&C উচ্চ মানের তাপ স্থানান্তর সরঞ্জাম ডিজাইন এবং উত্পাদন বিশেষ.পণ্যের পরিসরের মধ্যে রয়েছে প্লেট এবং গ্যাসকেট, প্লেট হিট এক্সচেঞ্জার, গ্যাসকেটেড হিট এক্সচেঞ্জার এবং ব্রেজড হিট এক্সচেঞ্জার।এইভাবে, বিশ্বব্যাপী কয়েকটি প্রযোজকের মধ্যে একজন হিসাবে, M&C বিভিন্ন শিল্প এবং কার্যত সমস্ত অ্যাপ্লিকেশনের জন্য সর্বোত্তম থার্মোডাইনামিক ডিজাইন সহ সমাধান সরবরাহ করে।

M&C আপনাকে আপনার পছন্দের জন্য ওয়ান-স্টপ আনুষাঙ্গিক পরিষেবা, একাধিক-ব্র্যান্ড এবং একাধিক মডেলের বিকল্প সরবরাহ করে।আমরা প্লেট হিট এক্সচেঞ্জারের আপনার সমস্ত প্রয়োজনীয়তা পূরণ করব এবং আমাদের সমৃদ্ধ স্টোরেজ এবং দ্রুত প্রতিক্রিয়ার মাধ্যমে আপনার মেশিনটি অবিচ্ছিন্নভাবে চলমান রাখব।

অধিকন্তু, পণ্যটি ভাল অবস্থায় প্রাপ্ত না হওয়া পর্যন্ত উপাদান ক্রয় থেকে সমাপ্ত পণ্য প্যাকেজ পর্যন্ত আমাদের একটি কঠোর মান নিয়ন্ত্রণ এবং বিক্রয়োত্তর পরিষেবা ব্যবস্থা রয়েছে।আমাদের পণ্যগুলি সারা বিশ্বে বিভিন্ন ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়েছে।







M&C প্লেট হিট এক্সচেঞ্জার প্লেট এবং gaskets অন্যান্য মডেল সুপারিশ



Sondex/Danfoss - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19 ইত্যাদি;

APV/SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN এবং TR9;

ট্রান্টার/সুইপ - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145 এবং আরও অনেক কিছু;

API/Schmidt - Sigma 7, Sigma 9, Sigma 13, Sigma 26, Sigma 27, Sigma 36, ​​Sigma 66, Sigma 106, Sigma 229, Sigma Star 45, Sigma Star 90 এবং আরও কিছু;

Vicarb - V4, V13, V20, V28, V45, V60, V100, V110, V130 এবং তাই;

হিসাকা - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995 ইত্যাদি;

GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, ​​NT250M, NT250L এবং আরও অনেক কিছু;

ফাঙ্কে - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120 এবং তাই;

থার্মোওয়েভ - TL200SS/PP, TL250SS/PP, TL400SS/PP।TL650SS/PP এবং তাই;

DHP - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M এবং আরও অনেক কিছু;

LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233 এবং তাই;



M&C প্লেট হিট এক্সচেঞ্জার পণ্য সরবরাহের জন্য প্রস্তুত
