AISI316L ম্যাটেরিয়াল প্লেটের সাথে ট্রান্টার GX26 ডায়াগোনাল টাইপ PHE গ্যাসকেট

AISI316L ম্যাটেরিয়াল প্লেটের সাথে ট্রান্টার GX26 ডায়াগোনাল টাইপ গ্যাসকেটেড PHE



প্লেট তাপ এক্সচেঞ্জার ভূমিকা



প্লেট হিট এক্সচেঞ্জারগুলি প্রথম 1920-এর দশকে উত্পাদিত হয়েছিল এবং তারপর থেকে প্রচুর সংখ্যক সেক্টরে ব্যাপকভাবে ব্যবহৃত হয়েছে।

একটি প্লেট এক্সচেঞ্জার সমান্তরাল প্লেটের একটি সিরিজ নিয়ে গঠিত যা একটির উপরে একটি স্থাপন করা হয় যাতে তাদের মধ্যে তরল প্রবাহের জন্য চ্যানেলগুলির একটি সিরিজ গঠনের অনুমতি দেওয়া হয়।

দুটি সংলগ্ন প্লেটের মধ্যবর্তী স্থানটি একটি চ্যানেল গঠন করে যেখানে তরল প্রবাহিত হয়।

প্লেটের কোণে ইনলেট এবং আউটলেট ছিদ্রগুলি এক্সচেঞ্জারের বিকল্প চ্যানেলগুলির মাধ্যমে গরম এবং ঠান্ডা তরলগুলিকে অনুমতি দেয় যাতে একটি প্লেট সর্বদা একদিকে গরম তরল এবং অন্যটি ঠান্ডার সংস্পর্শে থাকে।

একটি প্লেটের আকার কয়েক বর্গ সেন্টিমিটার (100mm * 300mm পাশ) থেকে 2 বা 3 বর্গ মিটার (1000mm * 2500mm পাশ) পর্যন্ত হতে পারে।একটি একক এক্সচেঞ্জারে প্লেটের সংখ্যা মাত্র দশ থেকে কয়েকশ পর্যন্ত, তাই হাজার হাজার বর্গ মিটার পর্যন্ত পৃষ্ঠের এক্সচেঞ্জার এলাকায় পৌঁছায়।

সাধারণত, এই প্লেটগুলি ঢেউতোলা হয় যাতে অশান্তি বাড়ানো যায়, তাপীয় এক্সচেঞ্জার পৃষ্ঠ এবং এক্সচেঞ্জারকে যান্ত্রিক অনমনীয়তা প্রদান করে।0.3 মিমি থেকে 1 মিমি পুরুত্বের সাথে শীট ধাতুর কোল্ড ফরজিং দ্বারা ঢেউতোলা অর্জন করা হয়।

প্লেটগুলির জন্য সর্বাধিক ব্যবহৃত উপকরণগুলি হল স্টেইনলেস স্টিল (AISI 304, 316), টাইটানিয়াম এবং অ্যালুমিনিয়াম।

প্লেটগুলির ঢেউতোলা তরলকে একটি কঠিন পথে বাধ্য করে, দুটি সংলগ্ন প্লেট b-এর মধ্যে 1 থেকে 5 মিলিমিটার পর্যন্ত একটি স্থান নির্ধারণ করে।



GX26 মডেল প্লেট হিট এক্সচেঞ্জার স্পেসিফিকেশন


ভূপৃষ্ঠের	0.26㎡
প্লেট থিটা কোণ	85°115°
সংযোগ ব্যাস	105 মিমি
প্লেট ঢেউতোলা বেধ	3.3 মিমি
প্লেট কেন্দ্রের দৈর্ঘ্য* প্রস্থ	779*226.5 মিমি
প্লেট আকৃতির দৈর্ঘ্য*প্রস্থ	941*384 মিমি

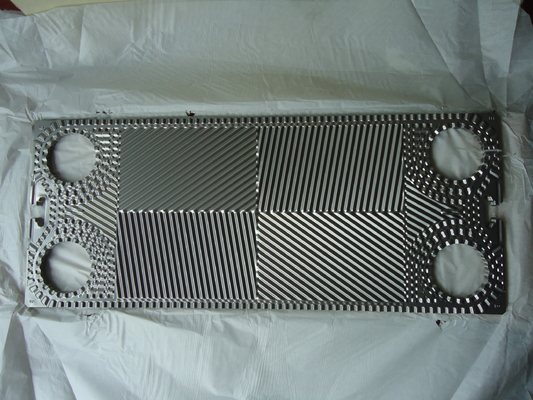

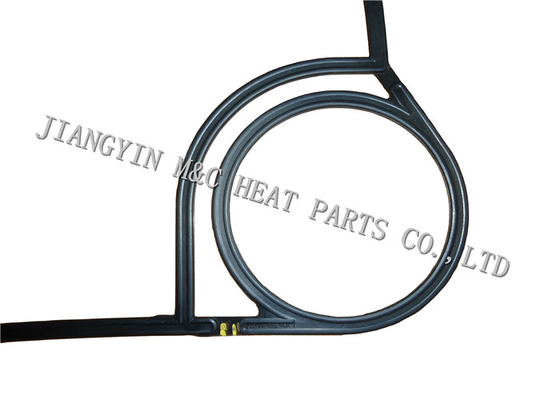

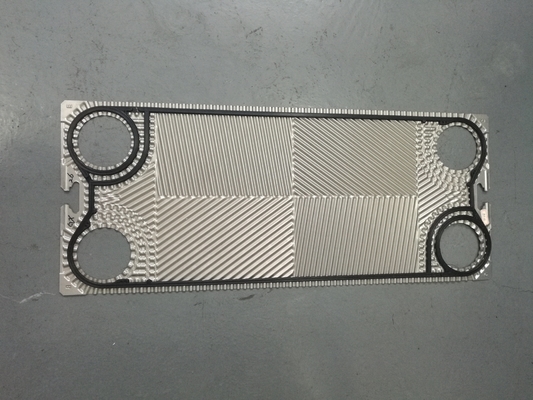

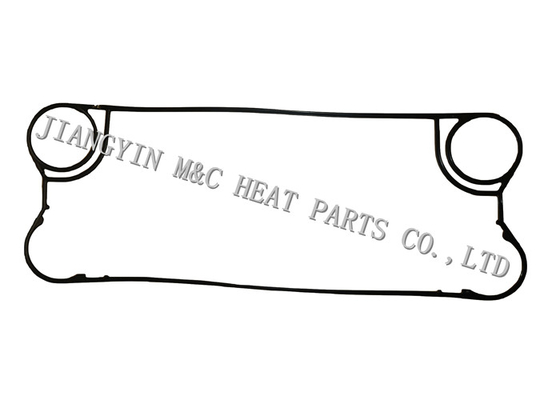

GX26 প্লেট হিট এক্সচেঞ্জার গ্যাসকেট এবং প্লেটের ছবি









GX26 গ্যাসকেট পছন্দ



আঠালো gaskets

M&C প্লেট gaskets উচ্চতর কর্মক্ষমতা নিশ্চিত করার জন্য বিশেষভাবে molded ইলাস্টোমার হয়.

অসংখ্য গ্যাসকেট সামগ্রী - NBR, EPDM, Viton, Neoprene, Butyl.Hypalon, Teflon-encapsulated NBR এবং অন্যান্য - আপনার প্রক্রিয়ার অবস্থার সাথে মেলে, সর্বোচ্চ 180℃ এর অপারেটিং তাপমাত্রায় উপলব্ধ।



ক্লিপ-অন গ্যাসকেট

M&C ক্লিপ-অন আঠালো গ্যাসকেট সিস্টেম বিবেচনা করুন যেখানেই নিয়মিত পরিষ্কার করা প্রয়োজন বা আক্রমনাত্মক তরল গ্যাসকেটের আয়ু কমিয়ে দেয়।অনন্য নকশা নিশ্চিত সিলিং এবং সরল অপসারণের জন্য সহজ এবং দ্রুত ক্লিপ-অন ইনস্টলেশনের অনুমতি দেয়।

ক্লিপ-অন এনবিআর এবং ইপিডিএম, উভয় শিল্প এবং এফডিএ রেটিং-এ উপলব্ধ।এই নির্ভুল gaskets কঠোর উত্পাদন নিয়ন্ত্রণের অধীনে ঢালাই করা হয় এবং দীর্ঘ জীবন এবং চমৎকার কম্প্রেশন সেট প্রতিরোধের জন্য পারক্সাইড-নিরাময় করা হয়।





শেল- এবং -টিউব এক্সচেঞ্জারগুলির সাথে GX26 প্লেট হিট এক্সচেঞ্জারের সুবিধা



কেন আপনার ইঞ্জিন রুম ভারী, ভারী যন্ত্রপাতি দিয়ে পূর্ণ করবেন, যখন দক্ষতা এবং অর্থনীতি গুরুত্বপূর্ণ বিষয়?



M&C থেকে একটি প্লেট হিট এক্সচেঞ্জার তুলনীয় কার্যক্ষমতার শেল-টিউব এক্সচেঞ্জারের আকারের মাত্র 1/3 এবং ওজনের 1/6।এমনকি যদি এটি একটি টিউব এক্সচেঞ্জারে বিনিয়োগ করা যুক্তিসঙ্গত বলে মনে হতে পারে, তবে এটি একটি প্লেট হিট এক্সচেঞ্জারের তুলনায় অনেক বেশি জীবনচক্র খরচ করবে।



একটি কারণ হল একটি প্লেট হিট এক্সচেঞ্জারের তাপ স্থানান্তর বৈশিষ্ট্য 3 থেকে 5 গুণ বেশি।আরেকটি হল ঘনিষ্ঠ তাপমাত্রা পদ্ধতি যা 1 ℃ হিসাবে কম।

দক্ষতা বন্ধ পরিশোধ!



একটি প্লেট হিট এক্সচেঞ্জার প্রচলিত শেল এবং টিউব এক্সচেঞ্জারের তুলনায় অনেক সুবিধা প্রদান করে

• 50% পর্যন্ত আরও দক্ষ
• 90% পর্যন্ত আরও কমপ্যাক্ট
• 3-5 গুণ বেশি k-মান
• অনন্য অশান্ত প্রবাহ নকশা
• কাছাকাছি তাপমাত্রা পদ্ধতি - 1 ℃ হিসাবে কম
• অনেক কম উপাদান প্রয়োজন - বহিরাগত মিশ্রণ বা টাইটানিয়াম কম ব্যবহার

প্লেট হিট এক্সচেঞ্জার সুবিধা

• অনেক ছোট পায়ের ছাপ
• হালকা ওজন
• আরও সহজ ইনস্টলেশন
• কার্যকর পরিষ্কারের জন্য অপসারণযোগ্য তাপ এক্সচেঞ্জার পৃষ্ঠতল
• কম শক্তির তরল সহ দ্রুত গরম বা শীতল করা
• ভালো স্কেলিং প্রতিরোধের জন্য অশান্ত প্রবাহ, বৃহত্তর নির্ভরযোগ্যতা
• কম ইস্পাত, কম ক্রয় মূল্য, কম সীসা সময় এবং কম ব্যয়বহুল ডেলিভারি



প্লেট হিট এক্সচেঞ্জার রক্ষণাবেক্ষণ কিভাবে প্রদান করবেন?



প্লেট হিট এক্সচেঞ্জার রক্ষণাবেক্ষণ দুটি স্বতন্ত্র পদ্ধতির মাধ্যমে প্রদান করা হয়:

• ক্লিন ইন প্লেস (সিআইপি) অন-সাইট রক্ষণাবেক্ষণ।
• অনুমোদিত পরিচ্ছন্নতার সুবিধা অফ-সাইট রক্ষণাবেক্ষণ।

এই দুটি পদ্ধতির মধ্যে মৌলিক পার্থক্য কীভাবে নয়, তবে কোথায় এবং কে রক্ষণাবেক্ষণ করে।দ্রুত পুনরুদ্ধার এবং ক্রমাগত সরঞ্জাম ব্যবহারের জন্য উত্পাদন কেন্দ্রে সিআইপি সঞ্চালিত হয় এবং এটি সাধারণত রক্ষণাবেক্ষণের দায়িত্বে থাকা ব্যক্তি দ্বারা সঞ্চালিত হয়।রক্ষণাবেক্ষণের জন্য ব্যবহার করা এবং অনুমোদিত পরিচ্ছন্নতার সুবিধার জন্য সরঞ্জামগুলি অপসারণ করা এবং প্ল্যান্টের বাইরে এমন একটি সুবিধাতে পাঠানোর প্রয়োজন যেখানে প্রত্যয়িত রক্ষণাবেক্ষণ কর্মীরা প্লেট হিট এক্সচেঞ্জারের পরিষেবা দেয়।প্রতিটি পদ্ধতির উপর ঘনিষ্ঠ দৃষ্টিভঙ্গি সবচেয়ে ভাল কোনটির উপর আলো ফেলতে সাহায্য করবে।



সিআইপি রক্ষণাবেক্ষণ।রক্ষণাবেক্ষণ চক্রে দ্রুত টার্মারাউন্ডের সুবিধার কারণে, CIP হল একটি আকর্ষণীয় রক্ষণাবেক্ষণ পদ্ধতি।এটা দ্রুত, আরো সুবিধাজনক এবং সহজ.বিশেষ করে ক্ষয়কারী তরল প্রক্রিয়াজাত করার সময় এটি একটি পছন্দের পরিষ্কারের পদ্ধতি।সাধারণত, একটি CIP অপারেশন নিম্নরূপ হবে:

• প্লেট হিট এক্সচেঞ্জার ইউনিট বন্ধ করা হয়েছে।
• সমস্ত তরল ইউনিট থেকে নিষ্কাশন করা হয়।একক-পাস ইউনিট স্ব-ড্রেনিং।মাল্টি-পাস ইউনিটগুলির জন্য বিশেষ ড্রেন গর্তের প্রয়োজন হতে পারে।
• পূর্বনির্বাচিত ক্লিনিং দ্রবণটি ইউনিটের মধ্যে দিয়ে নীচে থেকে উপরে প্রবাহে সঞ্চালিত হয় যাতে ইউনিটটি সম্পূর্ণভাবে প্লাবিত হয় এবং চ্যানেলিং প্রতিরোধ করা হয়।যখন এটি নির্ধারিত হয় যে দ্রবণটি ইউনিটের ভিতরে থাকা পদার্থের সাথে আর প্রতিক্রিয়া করছে না, তখন পরিষ্কার করা সম্পূর্ণ হয়।
• ইউনিটটি পরিষ্কারের দ্রবণ থেকে নিষ্কাশন করা হয় এবং প্রয়োজনে জল দিয়ে ধুয়ে আবার অনলাইনে রাখা হয়।

অনুমোদিত পরিচ্ছন্নতার সুবিধা।অনুমোদিত পরিচ্ছন্নতার সুবিধাগুলির অসুবিধাগুলি সামনের ব্যয় দ্বারা পরিমাপ করা হয় এবং খুব কমই অর্জিত প্রকৃত সুবিধাগুলির জন্য।



একটি অনুমোদিত পরিচ্ছন্নতার সুবিধায়, প্রতিটি প্লেট লগ করা হয় এবং এটি পুনরায় কন্ডিশনিং করার যোগ্যতা রাখে কিনা তা নির্ধারণ করতে দৃশ্যত পরিদর্শন করা হয়।ক্লায়েন্টকে অবহিত করা হয় যদি কোন প্লেট অনুপযুক্ত হয় এবং কেন।প্লেট হিট এক্সচেঞ্জারের আসল স্পেসিফিকেশনগুলি নিশ্চিত করার জন্য সুবিধাটি তার ডেটাবেসকে ক্রস-চেক করে এবং তারপরে মূল স্পেসিফিকেশন থেকে কোনও ক্ষয় বা আপাত পরিবর্তন হয়েছে কিনা তা নির্ধারণ করতে অবশিষ্ট প্লেটের গ্যাসকেট এবং যোগাযোগের পয়েন্টগুলির একটি ঘনিষ্ঠ ভিজ্যুয়াল পরিদর্শন পরিচালনা করে।তারপর প্রয়োজনীয় সুনির্দিষ্ট পরিষ্কার এবং চিকিত্সা প্রক্রিয়া নির্ধারণ করা হয়।



প্লেটগুলি চাপ দিয়ে ধুয়ে, ধুয়ে ফেলা হয় এবং হয় গরম কস্টিক স্ট্রিপিং এবং/অথবা গ্যাসকেট এবং স্কেল অপসারণের জন্য একটি ম্যানুয়াল পদ্ধতির অধীন।তারা যে কোনো ফাউল্যান্টের ভারসাম্য দূর করতে প্লেট উপাদানের সাথে সামঞ্জস্যপূর্ণ বিভিন্ন অ্যাসিডে নিমজ্জিত হয়।পরিষ্কার করা প্লেটগুলি সম্পূর্ণভাবে চাক্ষুষভাবে পরিদর্শন করা হয় এবং প্লেটের 10 শতাংশ নমুনা ডাই-পেনিট্রান্ট পরীক্ষা করা হয়।প্রতিটি পরীক্ষিত প্লেটে রঞ্জক স্প্রে করা হয় এবং কোনো পিন-হোল ফুটো বা ফাটল সনাক্ত করতে এলট্রাভায়োলেট আলোর অধীনে পরিদর্শন করা হয়।এই পদ্ধতি অনুসরণ করে, প্লেটগুলি আবার চাপ দিয়ে ধুয়ে ফেলা হয় এবং রঞ্জকের সমস্ত চিহ্ন মুছে ফেলা হয়।



তারপরে প্লেটগুলিকে একটি OEM-স্পেক গ্যাসকেট আঠালো দিয়ে পুনরায় গ্যাসকেট করা হয় যা প্রয়োজনে ক্ষেত্রের মেরামতকে সহজ করে।প্লেটগুলি প্যাক করা এবং পাঠানোর আগে একটি পুঙ্খানুপুঙ্খ পরিদর্শন পায়।চালানের আগে ইউনিটগুলি হাইড্রোস্ট্যাটিকভাবে পরীক্ষা করা হয়।



প্লেট হিট এক্সচেঞ্জার ছবি





M&C তাপ যন্ত্রাংশ কোম্পানি প্রোফাইল



এম অ্যান্ড সি হিট পার্টস কোং, লিমিটেড উক্সি, জিয়াংসুতে প্রতিষ্ঠিত।M&C উচ্চ মানের তাপ স্থানান্তর সরঞ্জাম ডিজাইন এবং উত্পাদন বিশেষ.পণ্যের পরিসরে প্লেট এবং গ্যাসকেট, প্লেট হিট এক্সচেঞ্জার, গ্যাসকেটেড হিট এক্সচেঞ্জার এবং ব্রেজড হিট এক্সচেঞ্জার রয়েছে।এইভাবে, বিশ্বব্যাপী কয়েকটি প্রযোজকের মধ্যে একজন হিসাবে, M&C বিভিন্ন শিল্প এবং কার্যত সমস্ত অ্যাপ্লিকেশনের জন্য সর্বোত্তম থার্মোডাইনামিক ডিজাইন সহ সমাধান সরবরাহ করে।

M&C আপনাকে আপনার পছন্দের জন্য ওয়ান-স্টপ আনুষাঙ্গিক পরিষেবা, একাধিক-ব্র্যান্ড এবং একাধিক মডেলের বিকল্প সরবরাহ করে।আমরা আপনার প্লেট হিট এক্সচেঞ্জারের সমস্ত প্রয়োজনীয়তা পূরণ করব এবং আমাদের সমৃদ্ধ সঞ্চয়স্থান এবং দ্রুত প্রতিক্রিয়ার মাধ্যমে আপনার মেশিনটি অবিচ্ছিন্নভাবে চলমান রাখব।

তদুপরি, পণ্যটি ভাল অবস্থায় না পাওয়া পর্যন্ত উপাদান ক্রয় থেকে সমাপ্ত পণ্য প্যাকেজ পর্যন্ত আমাদের একটি কঠোর মান নিয়ন্ত্রণ এবং বিক্রয়োত্তর পরিষেবা ব্যবস্থা রয়েছে।আমাদের পণ্যগুলি সারা বিশ্বে বিভিন্ন ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়েছে।







M&C প্লেট হিট এক্সচেঞ্জার প্লেট এবং gaskets অন্যান্য মডেল সুপারিশ



Sondex/Danfoss - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19 এবং আরও অনেক কিছু;

APV/SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN এবং TR9;

ট্রান্টার/সুইপ - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145 এবং আরও অনেক কিছু;

API/Schmidt - Sigma 7, Sigma 9, Sigma 13, Sigma 26, Sigma 27, Sigma 36, ​​Sigma 66, Sigma 106, Sigma 229, Sigma Star 45, Sigma Star 90 এবং আরও কিছু;

Vicarb - V4, V13, V20, V28, V45, V60, V100, V110, V130 এবং তাই;

হিসাকা - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995 ইত্যাদি;

GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, ​​NT250M, NT250L এবং আরও অনেক কিছু;

ফাঙ্কে - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120 এবং আরও অনেক কিছু;

থার্মোওয়েভ - TL200SS/PP, TL250SS/PP, TL400SS/PP।TL650SS/PP এবং তাই;

DHP - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M এবং আরও অনেক কিছু;

LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233 এবং তাই;



M&C প্লেট হিট এক্সচেঞ্জার পণ্য সরবরাহের জন্য প্রস্তুত
