কপার 1.0/2.0/3.0 বার ব্রেজড প্লেট হিট এক্সচেঞ্জার/BPHE সহ কমপ্যাক্ট এবং খরচ-দক্ষ স্টেইনলেস স্টিল

কপার 1.0/2.0/3.0 বার ব্রেজড প্লেট হিট এক্সচেঞ্জার/BPHE সহ কমপ্যাক্ট এবং খরচ-দক্ষ স্টেইনলেস স্টিল

বিপিএইচই নির্মাণ

ব্রেজড প্লেট হিট এক্সচেঞ্জার (BPHE) ধারণাটি প্রথাগত প্লেট এবং ফ্রেম হিট এক্সচেঞ্জারের একটি ভিন্নতা, কিন্তু গ্যাসকেট এবং ফ্রেমের অংশ ছাড়াই।এখন, M&C-এর BPHEগুলি তাদের কমপ্যাক্ট, টেকসই ডিজাইন, ইনস্টলেশনের সহজতা এবং সাশ্রয়ী অপারেশনের কারণে রেফ্রিজারেশন প্ল্যান্টে সু-প্রতিষ্ঠিত উপাদান।

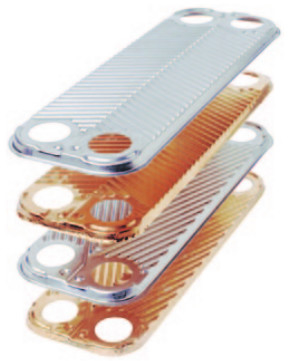

বিপিএইচই উপাদান

ব্রেজড প্লেট হিট এক্সচেঞ্জার (BPHE) পাতলা ঢেউতোলা স্টেইনলেস স্টীল প্লেট ভ্যাকুয়াম ব্রেজিং উপাদান হিসাবে তামা ব্যবহার করে একসাথে ব্রেজ করা হয়।যদিও অনেক অ্যাপ্লিকেশনের জন্য ধারণা, তামার ব্রেজড ইউনিটগুলি খাদ্য অ্যাপ্লিকেশন এবং আক্রমণাত্মক তরল যুক্ত অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত নয়।এখানে সর্বোত্তম সমাধান হল প্লেট হিট এক্সচেঞ্জার যা 100% স্টেইনলেস স্টিল থেকে তৈরি।

BPHE ডিজাইন

স্টেইনলেস স্টিলের প্লেটগুলিকে একসাথে ব্রেজ করা গ্যাসকেট এবং পুরু ফ্রেম প্লেটের সিল করার প্রয়োজনীয়তা দূর করে।পাশাপাশি প্লেটগুলিকে যোগাযোগের পয়েন্টে একসাথে ধরে রাখার সাথে সাথে ব্রেজিং উপাদান প্যাকেজটিকে সিল করে দেয়।সর্বোত্তম তাপ স্থানান্তর দক্ষতা এবং চাপ প্রতিরোধের নিশ্চিত করে M&C-এর BPHE গুলি সমস্ত যোগাযোগের বিন্দুতে ব্রেজ করা হয়।প্লেটগুলি দীর্ঘতম সম্ভাব্য জীবনকাল প্রদান করার জন্য ডিজাইন করা হয়েছে।

যেহেতু কার্যত সমস্ত উপাদান তাপ স্থানান্তরের জন্য ব্যবহৃত হয়, তাই BPHE আকারে খুব কমপ্যাক্ট এবং এর ওজন কম এবং হোল্ড-আপ ভলিউম কম।M&C একটি নমনীয় নকশা অফার করে যা আপনার নির্দিষ্ট প্রয়োজনীয়তা পূরণের জন্য কাস্টমাইজ করা যেতে পারে।

M&C-এর BPHE গুলি তাপ স্থানান্তর শুল্কের বিস্তৃত বর্ণালীর জন্য সবচেয়ে ব্যয়-দক্ষ সমাধান।

প্রবাহ নীতি

রেফ্রিজারেশন অ্যাপ্লিকেশনের জন্য ব্রেজড হিট এক্সচেঞ্জারে মৌলিক প্রবাহ নীতি হল সবচেয়ে কার্যকর তাপ স্থানান্তর প্রক্রিয়া অর্জনের জন্য সমান্তরাল বা তির্যক প্রবাহ।একটি একক পাস ডিজাইনে সমস্ত সংযোগ হিট এক্সচেঞ্জারের একপাশে অবস্থিত, যা ইনস্টলেশনকে খুব সহজ করে তোলে।

কনডেনসার - প্রবাহ নীতি

প্রধান উপাদানগুলি বাষ্পীভবনের মতোই।রেফ্রিজারেন্ট গরম গ্যাস হিসাবে এক্সচেঞ্জারের উপরের বাম দিকে প্রবেশ করে এবং পুরোপুরি ঘনীভূত না হওয়া পর্যন্ত চ্যানেলগুলির পৃষ্ঠে ঘনীভূত হতে শুরু করে এবং তারপরে কিছুটা ঠান্ডা হয়।প্রক্রিয়াটিকে "মুক্ত ঘনীভবন" বলা হয়।

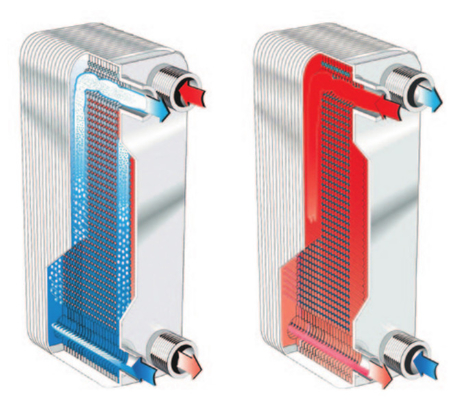

           ইভাপোরেটর, প্রবাহ নীতি দেখাচ্ছে।কনডেন্সার, প্রবাহ নীতি দেখাচ্ছে

বাষ্পীভবন - প্রবাহ নীতি

ঢেউতোলা প্লেট এবং কোণগুলির মধ্যে গঠিত চ্যানেলগুলি এমনভাবে সাজানো হয় যাতে দুটি মিডিয়া বিকল্প চ্যানেলের মাধ্যমে প্রবাহিত হয়, সর্বদা বিপরীত দিকে (প্রতিপ্রবাহ প্রবাহ)।

দুই ফেজ রেফ্রিজারেন্ট (বাষ্প + তরল) উদ্ভিদের অপারেটিং অবস্থার উপর নির্ভর করে বাষ্পের গুণমান সহ এক্সচেঞ্জারের নীচে বাম দিকে প্রবেশ করে।

তরল পর্যায়ের বাষ্পীভবন চ্যানেলগুলির অভ্যন্তরে ঘটে এবং সর্বদা কিছু ডিগ্রী সুপারহিট অনুরোধ করা হয়, এই কারণেই প্রক্রিয়াটিকে "শুষ্ক প্রসারণ" বলা হয়।

একটি বাষ্পীভবনের চিত্রে গাঢ় এবং হালকা নীল তীরগুলি রেফ্রিজারেন্ট সংযোগগুলির অবস্থান দেখায়।ঠাণ্ডা করা জল (ব্রিন) বিপরীত চ্যানেলে কাউন্টার কারেন্ট প্রবাহিত করে;গাঢ় এবং হালকা লাল তীরগুলি জল (ব্রুইন) সংযোগের অবস্থান দেখায়।

রেফ্রিজারেশন অ্যাপ্লিকেশনে গুরুত্বপূর্ণ উপাদান

বিশ্বব্যাপী রেফ্রিজারেশন অ্যাপ্লিকেশনে বিস্তৃত দায়িত্বের জন্য ইনস্টল করা, M&C-এর উচ্চ কার্যসম্পাদন BPHE গুলি সর্বাধিক নির্ভরযোগ্যতা এবং ব্যয় দক্ষতার সাথে সর্বোচ্চ তাপ স্থানান্তর কর্মক্ষমতা প্রদান করে।

M&C চরম উচ্চ চাপ BPHE-এর একটি সম্পূর্ণ পোর্টফোলিও অফার করে।তারা ট্রান্সক্রিটিকাল CO2, সিস্টেমে সমস্ত বিভিন্ন অ্যাপ্লিকেশনের জন্য আদর্শ।রেফ্রিজারেশন অ্যাপ্লিকেশনগুলিতে যেখানে M&C-এর BPHEগুলি ইনস্টল করা আছে, সাধারণ সরঞ্জামগুলির মধ্যে রয়েছে:

চিলার

জল বা ব্রিনকে ঠান্ডা করে এবং তাপকে বায়ু বা জলে প্রত্যাখ্যান করে।একটি এয়ার কন্ডিশনার সিস্টেমে বাতাস ঠান্ডা করতে বা উত্পাদন বা শিল্প প্রক্রিয়াগুলিকে শীতল করতে বিভিন্ন ধরণের হিট এক্সচেঞ্জারের মাধ্যমে জলবাহী সিস্টেমের মাধ্যমে জল পরিবহন করা হয়।চিলার চালানোর জন্য সাধারণত দুটি মৌলিক সিস্টেম ব্যবহার করা হয়: একটি বৈদ্যুতিক মোটর দ্বারা চালিত একটি কম্প্রেসার, একটি বাষ্প সংকোচন হিমায়ন চক্রের উপর ভিত্তি করে;বা একটি তাপ চালিত সিস্টেম (বাষ্প, প্রাকৃতিক গ্যাস পোড়ানো), একটি শোষণ রেফ্রিজারাইটন চক্রের উপর ভিত্তি করে।

তাপ পাম্প

এক ধরণের জল চিলার যা বিপরীত চক্রেও চলতে পারে, যাকে জল-উৎস তাপ পাম্পও বলা হয়।এই ক্ষেত্রে প্রাথমিক কাজ হল জল গরম করা এবং শীতল থেকে বাতাস বা জলকে প্রত্যাখ্যান করা।উত্তপ্ত জল বায়ু বা জলকে উষ্ণ করে।উত্তপ্ত জল শীতাতপনিয়ন্ত্রণ সিস্টেমে বায়ু উষ্ণ করে।এই সিস্টেমের আরেকটি ভিন্নতা হল গ্রাউন্ড সোর্স হিট পাম্প, তাপ যোগ বা প্রত্যাখ্যান করতে পৃথিবী বা জলের পৃষ্ঠ ব্যবহার করে।

রেফ্রিজারেশন অ্যাপ্লিকেশনে BPHEs

BPHE হল হিমায়ন অ্যাপ্লিকেশনে বিভিন্ন ফাংশনের জন্য একটি দক্ষ সমাধান।এর মধ্যে সবচেয়ে সাধারণ দুটি মৌলিক মাধ্যম থেকে তাপ স্থানান্তর করা জড়িত: প্রাথমিক তরল হিসাবে রেফ্রিজারেন্ট (HFC বা প্রাকৃতিক গ্যাস) এবং গৌণ তরল হিসাবে জল বা brines:

• বাষ্পীভবন, শুকনো সম্প্রসারণ, শীতল জল;
• কনডেন্সার, প্রত্যাখ্যান বা জল তাপ পুনরুদ্ধার;
• জল থেকে আংশিক তাপ পুনরুদ্ধারের জন্য Desuperheater;
• ইকোনোমাইজার, শীতল তরল রেফ্রিজারেন্ট এবং সুপারহিটিং বাষ্প রেফ্রিজারেন্ট।

অন্যান্য সম্ভাব্য ফাংশন

• কুয়ার জল ব্যবহার করে তরল রেফ্রিজারেন্টকে ঠান্ডা করতে সাবকুলার।
• মিশ্রিত দ্রবণকে প্রি-হিট করতে বা ঘনীভূত দ্রবণকে প্রি-কুল করার জন্য শোষণ চক্রে ব্যবহৃত মধ্যবর্তী তাপ এক্সচেঞ্জার।

কেন M&C BPHEs বেছে নিন?

• কম্প্যাক্ট, ধারাবাহিকভাবে উচ্চ মানের সঙ্গে টেকসই ডিজাইন;ইনস্টলেশন সহজ.
• BPHE মডেলের বিস্তৃত পরিসর 0.5-600KW থেকে শীতল করার ক্ষমতা প্রদান করে।
• ঐতিহ্যবাহী বন্টন ব্যবস্থার সাথে BPHE-এর তুলনায় M&C-এর সিস্টেম তাপ স্থানান্তর পৃষ্ঠে যথেষ্ট সাশ্রয় প্রদান করে।
• খরচ দক্ষ: শেল-এবং-টিউব হিট এক্সচেঞ্জারের তুলনায় BPHE-এর কমপ্যাক্ট ডিজাইনের কারণে স্থান সঞ্চয়।
• ছোট হোল্ড-আপ ভলিউম এবং কম রেফ্রিজারেন্ট চার্জের কারণে পুনরায় তাপমাত্রা পরিবর্তনের দ্রুত প্রতিক্রিয়া।
• গ্রাহকের নিজস্ব স্পেসিফিকেশন অনুযায়ী কাস্টমাইজড BPHE কনফিগারেশন সহ প্রতিটি দায়িত্বের জন্য অপ্টিমাইজ করা ডিজাইন।
• প্রতিটি BPHE প্রসবের আগে চাপ এবং লিক পরীক্ষা করা হয়, শীর্ষ মানের পণ্য নিশ্চিত করে।
• R&D-এ M&C-এর ক্রমাগত বিনিয়োগ সবচেয়ে প্রতিযোগিতামূলক সমাধান নিশ্চিত করে।

BPHE প্রযুক্তিগত বিশেষ উল্লেখ
